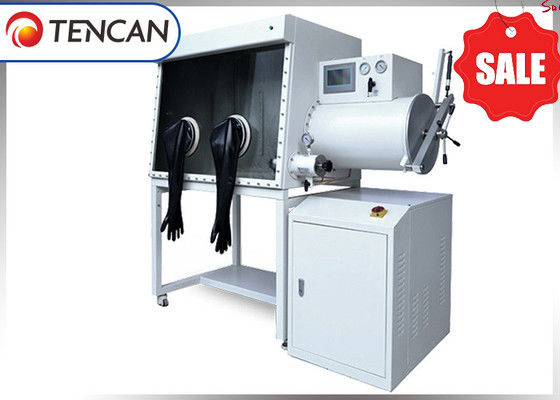

Κίνα TENCAN GBP750S-4(2400) Σχεδιασμός Ολοκληρωμένου Θαλάμου Γαντιών Καθαρισμού Αδρανούς Αερίου για Εργαστηριακή Χρήση

Θάλαμος Γαντιών Changsha TENCAN – Ελεγχόμενο Περιβάλλον Χωρίς Νερό και Οξυγόνο

Το Θάλαμος Γαντιών Changsha TENCAN παρέχει ένα πλήρως ελεγχόμενο περιβάλλον, χωρίς νερό και οξυγόνο, για ευαίσθητα υλικά και ερευνητικές εφαρμογές. Ο αρθρωτός σχεδιασμός του ενσωματώνει πολλαπλά συστήματα, όπως:

• Σώμα Θαλάμου Γαντιών & Θάλαμος Μετάβασης

• Σύστημα Κυκλοφορίας Καθαρισμού & Αναγέννησης

• Σύστημα Ελέγχου & Διεπαφή Οθόνης

• Σύστημα κενού

Μπορεί επίσης να ενσωματωθεί με εξειδικευμένο εξοπλισμό όπως όργανα λέιζερ, συσκευές επίστρωσης κενού, φούρνοι κενού, ψυγεία χαμηλής θερμοκρασίας, συστήματα φιλτραρίσματος και καθαρισμού διαλυτών, μονάδες καθαρισμού αερίου και συστήματα φιλτραρίσματος καπνού/σκόνης.

Βασικά Χαρακτηριστικά

• Κομψός και Ανθεκτικός Σχεδιασμός: Αισθητική εμφάνιση με ξεχωριστό στυλ.

• Σταθερή & Αξιόπιστη Λειτουργία: Μακροχρόνια συνεχής λειτουργία με αυτοματοποιημένο έλεγχο.

• Εύχρηστος: Απλή λειτουργία και εύκολη συντήρηση.

• Εξαιρετικά Αξιόπιστος: Σχεδιασμένο για ακρίβεια και αξιοπιστία, ευρέως αναγνωρισμένο από τους χρήστες.

• Προσαρμόσιμη Ενσωμάτωση: Συμβατό με διάφορα εργαστηριακά και παραγωγικά μηχανήματα για εξειδικευμένες εφαρμογές.

Δυνατά Σημεία της Εταιρείας

• Καινοτόμος Έρευνα & Ανάπτυξη: Χρόνια εμπειρίας στην έρευνα, το σχεδιασμό και την ανάπτυξη προϊόντων.

• Διασφάλιση Ποιότητας: Κάθε μονάδα υποβάλλεται σε αυστηρή επιθεώρηση και δοκιμές για ανώτερη απόδοση.

• Προσέγγιση με επίκεντρο τον πελάτη: Εστίαση στην τυποποίηση, την ακεραιότητα, την εξυπηρέτηση και την καινοτομία.

• Συνεχής Βελτίωση: Μετατροπή της εμπιστοσύνης των πελατών σε κίνητρο για την επιχείρηση, για τη δημιουργία καινοτόμων εμπειριών.

Ο Θάλαμος Καθαρισμού είναι ένα είδος εργαστηριακού εξοπλισμού που γεμίζει το θάλαμο με αδρανές αέριο υψηλής καθαρότητας, κυκλοφορεί

και φιλτράρει O2, H2O, οργανικά αέρια και άλλες ουσίες. Ονομάζεται επίσης θάλαμος γαντιών κενού, αδρανές αέριο

προστατευτικό κουτί, κ.λπ. Η κύρια λειτουργία είναι η απομάκρυνση O2, H2O και οργανικού αερίου. Χρησιμοποιείται ευρέως σε εξαιρετικά καθαρά περιβάλλοντα χωρίς O2, H2O και σκόνη, όπως μπαταρίες ιόντων λιθίου και υλικά, ημιαγωγοί, υπερπυκνωτές, ειδικοί λαμπτήρες, συγκόλληση με λέιζερ, συγκόλληση με σκληρή κόλληση, σύνθεση υλικών, OLED, MOCVD, κ.λπ., αλλά και βιολογικές εφαρμογές, όπως καλλιέργεια αναερόβιων βακτηρίων, καλλιέργεια κυττάρων υποξίας, κ.λπ.

Αρχή λειτουργίας

Το αέριο εργασίας στο θάλαμο γαντιών είναι μεταξύ του θαλάμου και της στήλης καθαρισμού (H2O και

απορροφητής O2) και κυκλοφορεί κλειστά μέσω σωλήνων, φυσητήρων κυκλοφορίας κ.λπ. υπό τον έλεγχο και την παρακολούθηση του PLC. Όταν το αέριο εργασίας κυκλοφορεί μέσω της στήλης καθαρισμού, η υγρασία και το οξυγόνο του απορροφώνται και στη συνέχεια επιστρέφουν στο θάλαμο. Καθώς περνά ο χρόνος του κύκλου, η περιεκτικότητα σε H2O και O2 του αερίου εργασίας στο θάλαμο θα μειώνεται σταδιακά και τελικά θα φτάσει στον δείκτη μικρότερο από 1 ppm. Η στήλη καθαρισμού θα κορεστεί μετά από μια ορισμένη περίοδο κύκλου και μπορεί να αναγεννηθεί και να επαναχρησιμοποιηθεί.

Κύριες Εφαρμογές

Έρευνα φυσικής χημείας, ανάπτυξη και παραγωγή φωτισμού και ειδικών λαμπτήρων, έρευνα και παραγωγή μπαταριών ιόντων λιθίου, έρευνα αλκαλικών μετάλλων, έρευνα καταλυτών, συγκόλληση με λέιζερ και πλάσμα, ιατρική και βιομηχανική, παραγωγή φαρμάκων και διαδικασίες συσκευασίας, βιομηχανία ημιαγωγών, έρευνα χημείας χηλικών ενώσεων, έρευνα κεραμικής σκόνης, έρευνα μεταλλικής σκόνης, βιομηχανική τεχνολογία επεξεργασίας κουτιών κενού υψηλής θερμοκρασίας.

Κύρια Χαρακτηριστικά

Δείκτης: Νερό , Οξυγόνο < 0.1PPM

Ρυθμός διαρροής: ≤0.001vol % h

Η ηλεκτρομαγνητική βαλβίδα υιοθετεί αρθρωτό σχεδιασμό, ο οποίος εξασφαλίζει αποτελεσματικά τη στεγανοποίηση του θαλάμου γαντιών και είναι εύκολο να αντικατασταθεί.

Μοναδικός σχεδιασμός της πόρτας του θαλάμου μετάβασης, ελαφρύ, εύκολο στο άνοιγμα και απλό στη λειτουργία.

Η εμφάνιση του θαλάμου γαντιών έχει πολλαπλά σχέδια που μπορούν να καλύψουν τις ανάγκες διαφορετικών χρηστών.

Οθόνη αφής: Εύκολη πρόσβαση σε διάφορες λειτουργίες.

Κυκλοφορία: Κλειστός βρόχος κυκλοφορίας αερίου, χωρίς λάδι και χωρίς κενό.

Αναγέννηση: Αυτόματος έλεγχος.

Έλεγχος πίεσης αέρα: αυτόματος έλεγχος, η πίεση αέρα εργασίας μπορεί να ρυθμιστεί εντός του εύρους +/-15mbar.

Καθαρισμός κουτιού: αυτόματος έλεγχος, εύκολη λειτουργία στεγνώματος, εξοικονόμηση αερίου και σχετικά ασφαλές για τη λειτουργία διαλυτών.

Διακόπτης ποδιού: Η πίεση του αέρα μέσα στο κουτί μπορεί να ρυθμιστεί μέσω του διακόπτη ποδιού.

Σημείωση δεδομένων: Σύστημα αυτόματης καταγραφής δεδομένων

Λειτουργία συναγερμού: Έχει τις λειτουργίες αναγέννησης, κυκλοφορικής πίεσης και συναγερμού προτροπής για άκυρη λειτουργία.

Έχοντας πολλαπλά διπλώματα ευρεσιτεχνίας στεγανοποίησης.

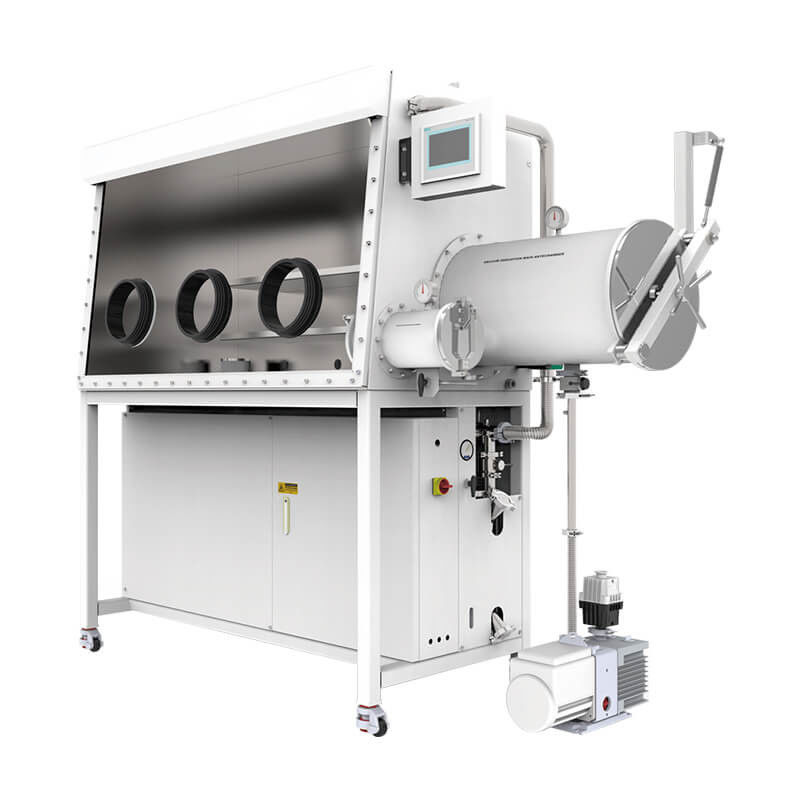

Εργαστηριακός Τυπικός Θάλαμος Γαντιών

1,Διαμόρφωση Εργαστηριακού Τυπικού Θαλάμου Γαντιών

1.1 Θάλαμος γαντιών

1.2 Κύριος θάλαμος

1.3 Σύστημα Καθαρισμού Αερίου GP20

1.4 Μίνι θάλαμος

2,Κουτί

2.1 Μέγεθος χώρου κουτιού: 240 0 0mm (μήκος) x 900mm (ύψος) x 750mm (πλάτος πυθμένα).

2.2 Άνοιγμα γαντιού: διάμετρος 220mm, κατασκευασμένο από σκληρό υλικό κράματος αλουμινίου, ανθεκτικό στη διάβρωση της οργανικής ατμόσφαιρας.

2.3 Γάντια: Αμερικανική μάρκα, μοντέλο 8B1532, διάμετρος γαντιού 8 ίντσες, πάχος 0,4 mm, υλικό βουτυλικού καουτσούκ, αντοχή στη διάβρωση, αντοχή στη γήρανση και ορισμένη αντοχή σε υψηλές θερμοκρασίες.

2.4 Μπροστινό ορατό παράθυρο: Με κεκλιμένη επιφάνεια λειτουργίας και αποσπώμενο μπροστινό παράθυρο από σκληρυμένο γυαλί ασφαλείας 8 mm, είναι ανθεκτικό στη φθορά, ανθεκτικό στη διάβρωση και έχει καλή διαπερατότητα φωτός. Ο δακτύλιος στεγανοποίησης υιοθετεί έναν δακτύλιο στεγανοποίησης OMEGA πάχους 3/8 ιντσών.

2.5 Εύρος πίεσης κουτιού: Μπορεί να διατηρήσει μια ορισμένη θετική και αρνητική πίεση (-12mbar -12mbar) κατά τη χρήση. Εάν υπερβεί μια ορισμένη πίεση, το σύστημα θα το προστατεύσει αυτόματα.

2.6  Φωτισμός: Εξοπλισμένο με αντι-ανακλαστικό φωτισμό εξοικονόμησης ενέργειας, το φως είναι απαλό.

2.7 Εσωτερική παροχή ρεύματος στο κουτί: 1 σετ πλακέτας καλωδίωσης τροφοδοσίας γεμάτης με συγκολλητικό είναι προεγκατεστημένο μέσα στο κουτί (τροφοδοσία: τάση 220V-50Hz 1 φάση, τροφοδοσία 10A).

2.8 Εφεδρική διεπαφή: Το κουτί είναι εξοπλισμένο με πολλαπλές τυπικές διεπαφές KF-40 για εύκολη πρόσβαση σε υγρά, αέρια, σήματα κ.λπ.

2.9 Ράφια: Υπάρχουν τρία στρώματα ραφιών μέσα στο κουτί.

2.10 Βάση κουτιού: περιλαμβάνει τροχούς, με ύψος 950mm. Οι τροχοί έχουν λειτουργίες όπως ισοπέδωση, μετακίνηση και στερέωση.

2.11 Χαμηλός ρυθμός διαρροής: Υιοθετώντας κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία στεγανοποίησης, ο ρυθμός διαρροής του κουτιού είναι μικρότερος από 0,001 Vol%/h.

3,Θάλαμος μετάβασης

3.1 Σχήμα: κυλινδρικό (ανοξείδωτο ατσάλι 304), με σύνδεση φλάντζας μεταξύ του μεγάλου διαμερίσματος και του θαλάμου γαντιών.

3.2 Μεγάλος θάλαμος μετάβασης: με διάμετρο 360mm και μήκος 600mm, υιοθετεί αυτόματο έλεγχο βαλβίδας για τη διαδικασία αναρρόφησης και αναπλήρωσης. Ο αριθμός των κύκλων αναρρόφησης και αναπλήρωσης μπορεί να ρυθμιστεί για αυτόματη εκτέλεση λειτουργιών αναρρόφησης και αναπλήρωσης, εξοικονομώντας χρόνο αναμονής λειτουργίας.

3.3 Μικρός θάλαμος μετάβασης: με διάμετρο 150mm x 300mm, ο μικρός θάλαμος μετάβασης ελέγχεται από μια χειροκίνητη βαλβίδα για εξαγωγή και αναπλήρωση αέρα.

3.4 Δίσκος διαμερίσματος μετάβασης: Το μεγάλο διαμέρισμα μετάβασης είναι εξοπλισμένο με έναν ελεύθερα κινητό και εκτεταμένο δίσκο στίλβωσης. Εξοπλισμένο με κινητούς συρόμενους δίσκους στη μικρή αποθήκη μετάβασης.

3.5 Βαθμός κενού: ≤ -0.1MPa (όλα με οθόνη λωρίδας κενού). Ο μετρητής πίεσης επιλέγεται από τη Γερμανία.

4,Σύστημα ελέγχου κυκλοφορικού καθαρισμού

4.1 Σύστημα ελέγχου

4.1.1 Μέθοδος: συμπεριλαμβανομένης της αυτοδιάγνωσης, των χαρακτηριστικών απενεργοποίησης και αυτόματης εκκίνησης, με έλεγχο πίεσης και προσαρμοστικές λειτουργίες. Ο αυτόματος έλεγχος, ο έλεγχος κύκλου, η προστασία με κωδικό πρόσβασης και ο έλεγχος θαλάμου κενού εμφανίζονται στην LCD. Η μονάδα ελέγχου υιοθετεί οθόνη αφής Siemens PLC από τη Γερμανία και το μενού λειτουργίας μπορεί να επιλεγεί στα Κινέζικα/Αγγλικά.

4.1.2 Έλεγχος πίεσης κουτιού: Η πίεση του κουτιού μπορεί να ελεγχθεί εντός ενός ορισμένου εύρους πίεσης μέσω της οθόνης αφής και το σύστημα εξισορροπεί αυτόματα την πίεση του κουτιού εντός αυτού του εύρους.

4.1.3 Πεντάλ ποδιού: Μπορεί να ελέγξει την πίεση του κουτιού του θαλάμου γαντιών με μεγαλύτερη ακρίβεια ανά πάσα στιγμή, να επιτύχει τη λειτουργία άντλησης και αναπλήρωσης αέρα στην πίεση του κουτιού και να διευκολύνει πιο άνετα πειράματα για τους χρήστες.

4.2 Σύστημα κυκλοφορικού καθαρισμού

4.2.1 Έλεγχος: Έλεγχος νερού και οξυγόνου εντός<1ppm με ακρίβεια 0,01ppm.

4.2.2 Συσκευή ρύθμισης: Ολόκληρη η διαδικασία ρύθμισης αφής PLC (εκκένωση, καθαρισμός, αναγέννηση, θέρμανση) δεν απαιτεί χειροκίνητη παρακολούθηση.

4.2.3 Αέριο εργασίας: N2 ή Ar (κυκλοφορία αερίου), με απαίτηση καθαρότητας 99,999%.

4.2.4 Ανεμιστήρας κυκλοφορίας: Ανεμιστήρας μεταβλητής συχνότητας υψηλής ταχύτητας, ρυθμιζόμενος ρυθμός ροής 0-100m3/h, ελεγχόμενος από μικροεπεξεργαστές Siemens από τη Γερμανία, εγκατεστημένος μέσα σε μια συσκευή από ανοξείδωτο χάλυβα που έχει υποβληθεί σε δοκιμές υψηλής πίεσης και δεν έχει διαρροές.

4.2.5 Διπλή στήλη καθαρισμού: Κάθε στήλη περιέχει 5 κιλά γερμανικού καταλύτη χαλκού υψηλής απόδοσης BASF, ικανό να απομακρύνει 65 λίτρα οξυγόνου, 5 κιλά υλικού αφαίρεσης νερού μοριακού κόσκινου υψηλής απόδοσης από την UOP στις Ηνωμένες Πολιτείες, ικανό να απομακρύνει 2,2 κιλά νερού.

4.2.6 Μπλοκ βαλβίδας καθαρισμού: Burkert, Γερμανία, πλήρως αυτόματη ηλεκτρικά λειτουργούσα βαλβίδα, αρθρωτός σχεδιασμός, πιο συνοπτικός και βολική συντήρηση.

4.2.7 Φίλτρο: Φίλτρο υψηλής απόδοσης με άνοιγμα 0,3 micron που συμμορφώνεται με τα πρότυπα HEPA.

4.3 Σύστημα αναγέννησης

4.3.1 Σύστημα αναγέννησης: χρησιμοποιείται για τον καθαρισμό του συστήματος για επαναχρησιμοποίηση, την ενεργοποίησή του και την αποκατάσταση της ικανότητας προσρόφησης. Απαιτείται ένα μπουκάλι μείγματος αερίου N2/H2 ή Ar/H2 2 για αναγέννηση, όπου το H2 αντιπροσωπεύει το 5-10%.

4.4 Σύστημα οθόνης

4.4.1 Σύστημα οθόνης: Η μονάδα ελέγχου υιοθετεί οθόνη αφής Siemens PLC από τη Γερμανία και το μενού της διεπαφής λειτουργίας μπορεί να αλλάξει μεταξύ Κινέζικων και Αγγλικών. Η διεπαφή οθόνης είναι πλούσια σε λειτουργίες, εύκολη στη λειτουργία, εύκολη στην κατανόηση και υποστηρίζει τη λειτουργία εξαγωγής δεδομένων.

5,Αντλία κενού

5.1 Η αντλία κενού υιοθετεί την αντλία κενού Edwards RV12 από το Ηνωμένο Βασίλειο, με ρυθμό ροής 12m ³/ h. Και μπορεί να ελεγχθεί ανεξάρτητα ανά πάσα στιγμή. Ο χρόνος αυτόματης απενεργοποίησης της αντλίας κενού μπορεί να ρυθμιστεί από την οθόνη αφής, η οποία είναι πιο λογική και μειώνει την περιττή κατανάλωση ενέργειας.

6,Σύστημα φιλτραρίσματος διαλυτών

Για να αποφευχθεί η επίδραση των οργανικών διαλυτών στη στήλη καθαρισμού ή η διασταυρούμενη μόλυνση του πειράματος, η στήλη προσρόφησης οργανικών διαλυτών είναι ενσωματωμένη στο εξωτερικό του θαλάμου γαντιών χρησιμοποιώντας ένα σειριακό σύστημα, το οποίο μπορεί να απομακρύνει αποτελεσματικά τους πτητικούς διαλύτες. Το μέσο είναι κυρίως ενεργός άνθρακας υψηλής ποιότητας και απόδοσης, με ποσότητα πλήρωσης 6 KG.

7,Αναλυτής νερού

7.1 (1 μονάδα, British Michel) Εύρος: 0-1000ppm, χρησιμοποιώντας ευαίσθητα εξαρτήματα κεραμικής αλουμίνας. Αυτός ο αναλυτής έχει καλή σταθερότητα, αντοχή στη διάβρωση, μεγάλο εύρος μέτρησης και γρήγορη ταχύτητα απόκρισης.

8,Αναλυτής οξυγόνου

8.1 (1 μονάδα, ηλεκτροχημικός αναλυτής AVCRAY από τις Ηνωμένες Πολιτείες) με εύρος 0-1000ppm, απαιτεί τη χρήση ηλεκτροχημικών αισθητήρων κυψελών καυσίμου, ακριβή μηδενικά σημεία και δεν είναι επιρρεπής σε μετατόπιση. Αποφυγή καταστάσεων όπου οι αισθητήρες ζιρκονίας είναι επιρρεπείς σε ζημιές και ανακριβή ανίχνευση σε οργανικούς διαλύτες, ηλεκτρολύτες και άλλα περιβάλλοντα.

9,Προδιαγραφές του Τυπικού Μοντέλου του Θαλάμου Γαντιών Καθαρισμού
