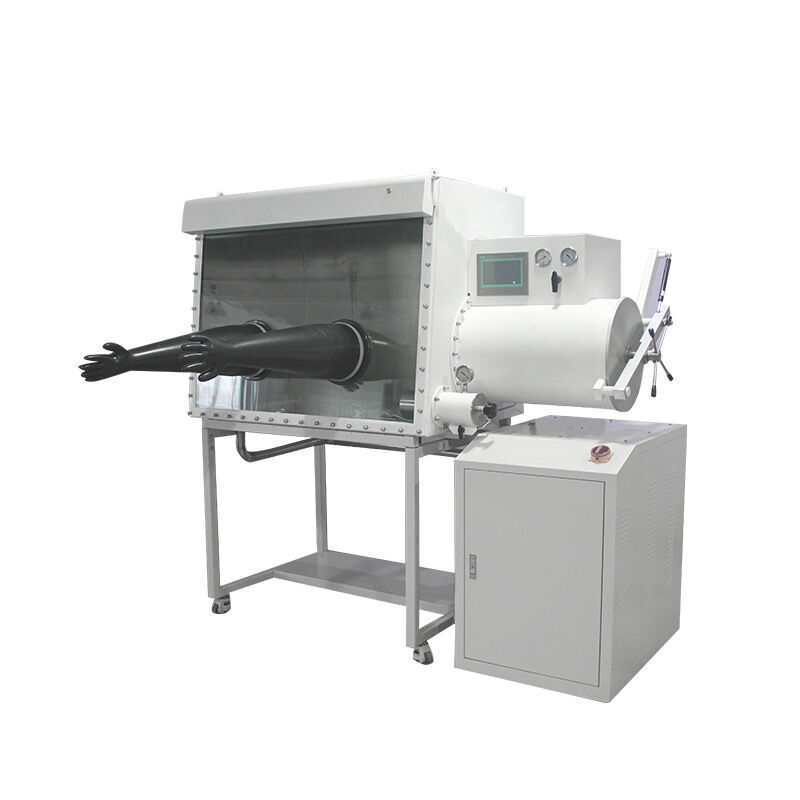

Πρότυπο Εργαστηριακό Σύστημα Καθαρισμού GBP1000D-4 1200 Inert Gas Glove Box με Δύο Θέσεις Εργασίας από την Changsha Tencan

Επισκόπηση Προϊόντος

Το Purification Glove Box από την Changsha Tencan δημιουργεί μια εξαιρετικά ελεγχόμενη ατμόσφαιρα εργασίας με ελάχιστη υγρασία και επίπεδα οξυγόνου, καθιστώντας το κατάλληλο για το χειρισμό ευαίσθητων στον αέρα υλικών. Το σύστημα ενσωματώνει έναν σφραγισμένο κύριο θάλαμο, έναν προθάλαμο, μια μονάδα καθαρισμού αερίου, έναν ψηφιακό πίνακα ελέγχου, εξαρτήματα κενού και ένα σύστημα παρακολούθησης σε πραγματικό χρόνο. Μπορεί επίσης να διαμορφωθεί για να λειτουργεί παράλληλα με βοηθητικό εργαστηριακό εξοπλισμό, όπως συστήματα λέιζερ, μονάδες εναπόθεσης κενού, θάλαμοι ξήρανσης, αναλυτές περιβάλλοντος και μονάδες επεξεργασίας καυσαερίων και πτητικών ουσιών.

Σχεδιασμένα με φιλική προς το χρήστη διάταξη και σύγχρονο βιομηχανικό σχεδιασμό, τα Tencan glove boxes παρέχουν σταθερή απόδοση μεγάλης διάρκειας. Η αυτοματοποιημένη λειτουργία, η απλοποιημένη συντήρηση και η αξιόπιστη λειτουργικότητα τα καθιστούν μια αξιόπιστη λύση τόσο για την επιστημονική έρευνα όσο και για τις ροές εργασίας παραγωγής.

Τεχνική Ανάπτυξη

Με συνεχή επένδυση στην Έρευνα και Ανάπτυξη, η Changsha Tencan έχει δημιουργήσει ισχυρά πλεονεκτήματα στον σχεδιασμό μηχανικής και την τεχνολογική πρόοδο. Κάθε βήμα του κύκλου κατασκευής υπόκειται σε αυστηρό ποιοτικό έλεγχο για να διασφαλιστεί η σταθερή παραγωγή προϊόντων υψηλού επιπέδου, κατασκευασμένων με ακρίβεια. Υποστηρίζοντας τυποποιημένες διαδικασίες και αρχές που επικεντρώνονται στον πελάτη, μετατρέπουμε τα σχόλια των χρηστών σε συνεχή βελτιστοποίηση, παρέχοντας συνεχώς βελτιωμένα συστήματα glove box που προσαρμόζονται στις μεταβαλλόμενες απαιτήσεις των εργαστηρίων και των βιομηχανικών περιβαλλόντων.

(4 Θύρες γαντιών/Διπλές πλευρές)

Ένα Purification Glove Box είναι ένα εξειδικευμένο εργαστηριακό σύστημα σχεδιασμένο για να διατηρεί ένα εξαιρετικά καθαρό, απαλλαγμένο από οξυγόνο και υγρασία περιβάλλον, κυκλοφορώντας συνεχώς αδρανές αέριο υψηλής καθαρότητας μέσω του σφραγισμένου θαλάμου. Συχνά αναφέρεται ως glove box αδρανούς ατμόσφαιρας ή σταθμός εργασίας προστασίας αερίου, αφαιρεί αποτελεσματικά O₂, H₂O και οργανικούς ρύπους. Αυτός ο εξοπλισμός είναι απαραίτητος σε ερευνητικούς τομείς που απαιτούν αυστηρά ελεγχόμενες συνθήκες—όπως η ανάπτυξη μπαταριών λιθίου, η μηχανική προηγμένων υλικών, η κατασκευή ημιαγωγών, οι μελέτες υπερπυκνωτών, ο φωτισμός ακριβείας, οι τεχνολογίες συγκόλλησης, οι διεργασίες OLED και MOCVD. Εφαρμόζεται επίσης στις βιολογικές επιστήμες, συμπεριλαμβανομένης της αναερόβιας μικροβιακής καλλιέργειας και της κυτταρικής καλλιέργειας χαμηλού οξυγόνου.

Αρχή Λειτουργίας

Το glove box χρησιμοποιεί έναν πλήρως σφραγισμένο βρόχο κυκλοφορίας αερίου που συνδέει τον κύριο θάλαμο με τη στήλη καθαρισμού γεμάτη με προσροφητικά υψηλής απόδοσης για την απομάκρυνση της υγρασίας και του οξυγόνου. Υπό την επίβλεψη PLC, το σύστημα οδηγεί το αέριο εργασίας μέσω αγωγών και φυσητήρων κυκλοφορίας για να περάσει επανειλημμένα από το υλικό καθαρισμού. Με κάθε κύκλο, οι ακαθαρσίες παγιδεύονται και το καθαρισμένο αέριο εισέρχεται ξανά στον θάλαμο. Με την πάροδο του χρόνου, τα εσωτερικά επίπεδα H₂O και O₂ πέφτουν κάτω από 1 ppm. Όταν το υλικό καθαρισμού κορεστεί μετά από παρατεταμένη χρήση, μπορεί να αναγεννηθεί για να αποκαταστήσει την πλήρη απόδοση και να συνεχίσει τη μακροχρόνια λειτουργία.

Κύριες Εφαρμογές

• Θεμελιώδη φυσικά και χημικά πειράματα

• Κατασκευή και έρευνα εξειδικευμένου φωτισμού

• Πρωτότυπη κατασκευή και παραγωγή μπαταριών λιθίου

• Μελέτες αλκαλίων και εξαιρετικά δραστικών μετάλλων

• Ανάπτυξη καταλυτών

• Τεχνολογίες συγκόλλησης ακριβείας (λέιζερ, πλάσμα, συγκόλληση με σκληρή κόλληση)

• Έρευνα ιατρικής και βιολογικής μηχανικής

• Συσκευασία και σύνθεση φαρμακευτικών προϊόντων

• Διαδικασίες κατασκευής ημιαγωγών

• Χημεία χηλίωσης

• Έρευνα κεραμικής και μεταλλικής σκόνης

• Βιομηχανικές διεργασίες που απαιτούν συνθήκες κενού υψηλής θερμοκρασίας

  Τεχνικές Προδιαγραφές & Χαρακτηριστικά

• Έλεγχος Ατμόσφαιρας: Επιτυγχάνει εξαιρετικά χαμηλά επίπεδα οξυγόνου και υγρασίας (<0.1 ppm)

• Δομή Στεγανότητας: Συνολικός ρυθμός διαρροής ≤0.001% όγκου/ώρα

• Διάταξη Βαλβίδων: Αρθρωτό σύστημα ηλεκτρομαγνητικών βαλβίδων για αξιόπιστη στεγανοποίηση και εύκολη συντήρηση

• Σύστημα Μεταφοράς: Ελαφρύς, ομαλής λειτουργίας θάλαμος εισόδου για αποτελεσματική φόρτωση υλικών

• Εξωτερικές Παραλλαγές: Πολλαπλές επιλογές κελύφους και εμφάνισης κατάλληλες για διαφορετικά στυλ εργαστηρίου

• Διεπαφή Χρήστη: Απλός, διαισθητικός πίνακας ελέγχου αφής

• Κυκλοφορία Αερίου: Σύστημα κλειστού βρόχου χωρίς λάδι, χωρίς κενό για σταθερή λειτουργία

• Αναγέννηση: Πλήρως αυτοματοποιημένος κύκλος αναγέννησης για υλικά καθαρισμού

• Έλεγχος Πίεσης: Αυτόματη εξισορρόπηση πίεσης με ρυθμιζόμενο εύρος λειτουργίας ±15 mbar

• Εκκαθάριση Θαλάμου: Γρήγορη αυτόματη εκκαθάριση για γρήγορη ξήρανση και αερισμό ασφαλή για διαλύτες

• Πεντάλ ποδιού: Βολική ρύθμιση εσωτερικής πίεσης hands-free

• Καταγραφή Δεδομένων: Συνεχής καταγραφή και διατήρηση δεδομένων συστήματος

• Μηχανισμοί Συναγερμού: Πλήρης παρακολούθηση και ειδοποιήσεις για πίεση, αναγέννηση και λειτουργικές ανωμαλίες

• Τεχνολογία Σφράγισης: Πολυστρωματική κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας δομή σφράγισης για μακροχρόνια σταθερότητα

  Βασικά Πλεονεκτήματα

• Έλεγχος περιβάλλοντος υψηλής ακρίβειας για το χειρισμό ευαίσθητων υλικών

• Η αρθρωτή κατασκευή βελτιώνει την αξιοπιστία του συστήματος και την ευκολία συντήρησης

• Ο έξυπνος αυτοματισμός μειώνει το χειρωνακτικό φόρτο εργασίας και απλοποιεί τη λειτουργία

• Διαμορφώσιμη αρχιτεκτονική συστήματος για να ταιριάζει στις εξειδικευμένες ανάγκες εφαρμογής

• Ο ιδιόκτητος σχεδιασμός σφράγισης εξασφαλίζει μακροχρόνια αεροστεγή απόδοση

Εργαστηριακό Πρότυπο Glove Box

1,Διαμόρφωση του Εργαστηριακού Πρότυπου Glove Box

1.1 Θάλαμος Glove box

1.2 Κύριος Προθάλαμος

1.3 Σύστημα Καθαρισμού Αερίου GP20

1.4 Μίνι Προθάλαμος

2. Κύριος Θάλαμος

2.1 Εσωτερικές Διαστάσεις
Χρήσιμος χώρος εργασίας: 1200 mm (L) × 900 mm (H) × 750 mm (W bottom).

2.2 Θύρες Γαντιών
Δύο Ø220 mm δακτύλιοι γαντιών κατασκευασμένοι από ανθεκτικό στη διάβρωση σκληρό κράμα αλουμινίου, κατάλληλοι για περιβάλλοντα οργανικής επεξεργασίας.

2.3 Γάντια
Εισαγόμενα γάντια από βουτυλικό καουτσούκ, μοντέλο 8B1532 (ΗΠΑ).
Διάμετρος 8 ίντσες, πάχος 0,4 mm, προσφέροντας εξαιρετική αντοχή σε χημικά, γήρανση και μέτρια θερμότητα.

2.4 Παρατηρητήριο
Πίνακας λειτουργίας με κλίση προς τα εμπρός με 8 mm αποσπώμενο σκληρυμένο γυαλί ασφαλείας.
Εξαιρετικά διαφανές, ανθεκτικό στην τριβή και ανθεκτικό στη διάβρωση.
Σφραγισμένο με 3/8" OMEGA φλάντζα.

2.5 Εύρος Πίεσης Λειτουργίας
Διατηρεί σταθερή θετική ή αρνητική πίεση από –12 mbar έως +12 mbar.
Η αυτόματη προστασία ενεργοποιείται εάν η πίεση υπερβεί το ασφαλές εύρος.

2.6 Φωτισμός
Ενσωματωμένος φωτισμός κατά της αντανάκλασης, εξοικονόμησης ενέργειας με απαλό, άνετο φωτισμό.

2.7 Εσωτερική Παροχή Ρεύματος
Προεγκατεστημένη σφραγισμένη πλακέτα διασύνδεσης ρεύματος.
Είσοδος: AC 220V, 50Hz, μονοφασικό, 10A.

2.8 Θύρες Χρήσης
Πολλαπλές KF-40 καθολικές διεπαφές για συνδέσεις αερίου, υγρού και σήματος.

2.9 Ράφια
Παρέχονται τρία εσωτερικά ρυθμιζόμενα ράφια.

2.10 Πλαίσιο Στήριξης
Ύψος βάσης ντουλαπιού 950 mm με τροχούς που επιτρέπουν τη στάθμη, την κινητικότητα και το κλείδωμα.

2.11 Αεροστεγής Απόδοση
Ιδιόκτητη δομή σφράγισης που εξασφαλίζει ρυθμό διαρροής <0.001 vol%/hr.

3. Θάλαμοι Μεταφοράς

3.1 Δομή
Κυλινδρική κατασκευή από ανοξείδωτο χάλυβα 304 με συνδέσεις με φλάντζα.

3.2 Μεγάλος Προθάλαμος
Διάμετρος 360 mm, μήκος 600 mm.
Διαθέτει αυτόματη λειτουργία βαλβίδας για κύκλους κενού/εκκαθάρισης.
Οι προγραμματιζόμενοι κύκλοι ελαχιστοποιούν τον χρόνο αναμονής του χειριστή.

3.3 Μικρός Προθάλαμος
Διάμετρος 150 mm, μήκος 300 mm, χειροκίνητα ελεγχόμενος για εξαγωγή αέρα και αναπλήρωση.

3.4 Εσωτερικοί Δίσκοι
Μεγάλος θάλαμος: γυαλισμένος συρόμενος δίσκος με επεκτεινόμενη κίνηση.
Μικρός θάλαμος: περιλαμβάνεται κινητή συρόμενη πλατφόρμα.

3.5 Επίπεδο κενού
Επιτυγχάνει ≤ –0.1 MPa, εξοπλισμένο με γερμανικό WIKA μανόμετρο κενού.

4. Σύστημα Ελέγχου Κυκλοφορίας & Καθαρισμού

4.1 Σύστημα Ελέγχου

4.1.1 Λειτουργία & Διεπαφή
Διαθέτει αυτόματη διάγνωση, αυτόματη επανεκκίνηση, έξυπνη ρύθμιση πίεσης και προσαρμοστικό έλεγχο.
Όλες οι λειτουργίες—συμπεριλαμβανομένης της κυκλοφορίας, του κενού και της αναγέννησης—διαχειρίζονται μέσω Οθόνη αφής Siemens PLC (εναλλαγή Κινέζικα/Αγγλικά).

4.1.2 Διαχείριση Πίεσης
Πίεση ελεγχόμενη από οθόνη αφής με αυτόματη εξισορρόπηση εντός καθορισμένων ορίων.

4.1.3 Πεντάλ ποδιού
Επιτρέπει λεπτές ρυθμίσεις πίεσης κατά τη διάρκεια των πειραμάτων χωρίς διακοπή της εργασίας.

4.2 Κυκλοφορία Καθαρισμού

4.2.1 Ακρίβεια Ατμόσφαιρας
Διατηρεί <1 ppm H₂O και O₂, με 0.01 ppm ακρίβεια ανίχνευσης.

4.2.2 Αυτοματοποιημένος Έλεγχος
Εκκένωση, κυκλοφορία, θέρμανση και αναγέννηση που οδηγούνται από PLC—δεν απαιτείται χειροκίνητη επίβλεψη.

4.2.3 Αέριο Εργασίας
Άζωτο ή αργό (99.999% καθαρότητα απαιτείται).

4.2.4 Ανεμιστήρας Κυκλοφορίας
Ανεμιστήρας υψηλής ταχύτητας μεταβλητής συχνότητας (0–100 m³/h), ελεγχόμενος από Siemens, κλεισμένος σε δοκιμασμένο υπό πίεση περίβλημα από ανοξείδωτο χάλυβα.

4.2.5 Διπλές Στήλες Καθαρισμού
Κάθε στήλη περιέχει:

• 5 kg καταλύτη με βάση το Cu BASF (αποξυγόνωση, αφαιρεί 65 L O₂)

• 5 kg μοριακό κόσκινο UOP (αφαιρεί 2,2 kg H₂O)

4.2.6 Μπλοκ Βαλβίδων Καθαρισμού
Γερμανικό Burkert πλήρως αυτόματο σύστημα ηλεκτρικών βαλβίδων.

4.2.7 Διήθηση
Φίλτρο υψηλής απόδοσης 0.3 μm HEPA.

4.3 Σύστημα Αναγέννησης

Χρησιμοποιεί N₂/H₂ ή Ar/H₂ (5–10% H₂) μείγμα για πλήρη αναγέννηση, αποκαθιστώντας την ικανότητα προσρόφησης.

4.4 Οθόνη & Παρακολούθηση

Οθόνη αφής Siemens PLC με πολύγλωσση διεπαφή, διαισθητικά μενού και υποστήριξη εξαγωγής δεδομένων.

5. Αντλία κενού

Ηνωμένο Βασίλειο Edwards RV12 αντλία, ταχύτητα άντλησης 12 m³/h.
Ανεξάρτητη εναλλαγή και προγραμματιζόμενο τερματισμό μέσω οθόνης αφής για μείωση της κατανάλωσης ενέργειας.

6. Μονάδα Διήθησης Διαλύτη

Η εξωτερική μονάδα προσρόφησης διαλύτη αποτρέπει τη μόλυνση της στήλης καθαρισμού.
Περιέχει 6 kg ενεργού άνθρακα για την απομάκρυνση πτητικών οργανικών.

7. Αναλυτής Υγρασίας

Βρετανικός αναλυτής Michell, εύρος 0–1000 ppm, αισθητήριο στοιχείο κεραμικής αλουμίνας.
Γρήγορη απόκριση, ανθεκτικό στη διάβρωση, ευρύ εύρος ανίχνευσης.

8. Αναλυτής Οξυγόνου

Η.Π.Α. ηλεκτροχημικός αναλυτής AVCRAY, εύρος 0–1000 ppm.
Ο ηλεκτροχημικός αισθητήρας αποφεύγει τα ζητήματα αστάθειας των αισθητήρων ζιρκονίας σε περιβάλλοντα διαλυτών.

9,Προδιαγραφές του Τυπικού Μοντέλου του Purification Glove Box
