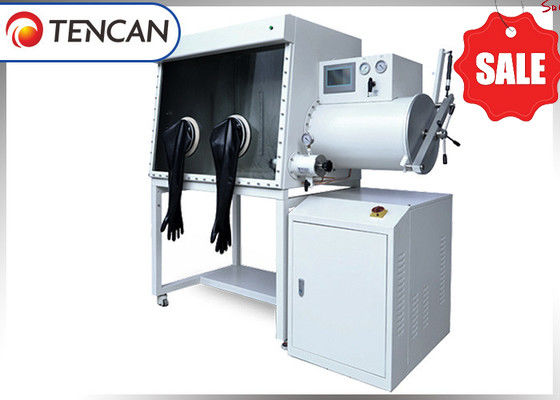

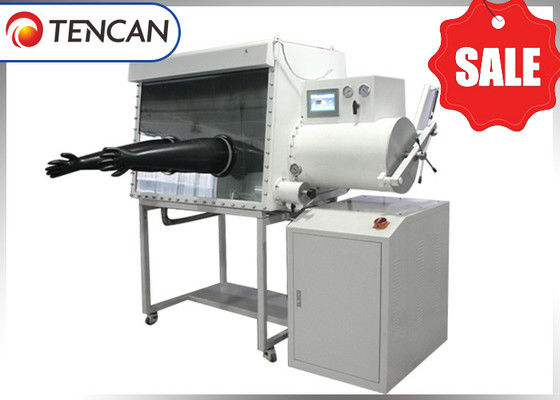

Lab Standard Purification GBP1000D-4 1200 Inert Gas Glove Box with Two-sided Working Positions by Changsha Tencan

Εργαστηριακό πρότυπο καθαρισμού GBP1000D-4 1200 Κεφαλοειδές κιβώτιο με γάντια αερίου με αμφίδρομες θέσεις εργασίας από την Changsha Tencan

Επισκόπηση του προϊόντος

Το κιβώτιο γάντι καθαρισμού Changsha Tencan δημιουργεί ένα ελεγχόμενο περιβάλλον χωρίς νερό και οξυγόνο, ιδανικό για την επεξεργασία ευαίσθητων υλικών.,Υποστηρίζει την ενσωμάτωση με εξειδικευμένο εξοπλισμό παραγωγής, συμπεριλαμβανομένων των συστημάτων λέιζερ, μονάδων επικαλύψεως κενού,Φούρνοι ξήρανσης, συσκευές παρακολούθησης της ατμόσφαιρας και συστήματα διήθησης για καπνούς, διαλύτες και αέρια.

Σχεδιασμένα με εργονομική και σύγχρονη εμφάνιση, τα κιβώτια γάντι Tencan παρέχουν εκτεταμένη συνεχή λειτουργία με αυτοματοποιημένα χειριστικά, απλή συντήρηση και αξιόπιστη απόδοση,καθιστώντας τους την προτιμώμενη επιλογή για έρευνα και βιομηχανικές εφαρμογές.

Τεχνική ανάπτυξη

Μέσα από χρόνια αφοσιωμένης ανάπτυξης, η Changsha Tencan έχει καθιερώσει ισχυρές δυνατότητες στην καινοτομία προϊόντων και το σχεδιασμό μηχανικών.Κάθε φάση παραγωγής υποβάλλεται σε αυστηρή επαλήθευση ποιότητας για να εξασφαλιστεί η συνεπής παράδοση προηγμένων τεχνολογιών.Δεσμευόμενοι στην τυποποίηση και τις αξίες που επικεντρώνονται στον πελάτη, μετατρέπουμε την εμπιστοσύνη των πελατών σε συνεχή βελτίωση,Συνεχώς δημιουργώντας καινοτόμες λύσεις που ανταποκρίνονται στις εξελισσόμενες ανάγκες εργαστηρίου και παραγωγής.

Κεφαλάκι με γάντια καθαρισμού

Το κουτί με τα γάντια καθαρισμού είναι εργαστήριο εξοπλισμού που έχει σχεδιαστεί για τη δημιουργία ελεγχόμενης ατμόσφαιρας γεμίζοντας τον θάλαμο με αδρανές αέριο υψηλής καθαρότητας, ενώ συνεχώς φιλτράρει τις ακαθαρσίες όπως O2, H2O,Επίσης γνωστό ως κουτί γάντι κενού ή θάλαμος προστασίας αδρανών αερίων, η κύρια λειτουργία του είναι να εξαλείφει το οξυγόνο, την υγρασία και τα οργανικά αέρια.Χρησιμοποιείται ευρέως σε εξαιρετικά καθαρά περιβάλλοντα χωρίς O2, υδρογόνου και σκόνης, όπως στην έρευνα για τις μπαταρίες ιόντων λιθίου και τα υλικά, την κατασκευή ημιαγωγών, τους υπερσυμπιεστές, τον εξειδικευμένο φωτισμό, τη συγκόλληση με λέιζερ, τη συγκόλληση, τη σύνθεση υλικών, το OLED,και διαδικασίες MOCVDΕπιπλέον, υποστηρίζει βιολογικές εφαρμογές, συμπεριλαμβανομένης της αναερόβιας βακτηριακής καλλιέργειας και της υποξικής επώασης κυττάρων.

Αρχή λειτουργίας
Το κιβώτιο γάντι λειτουργεί μέσω ενός συστήματος κυκλοφορίας αερίων κλειστού κυκλώματος μεταξύ του κύριου θαλάμου και της στήλης καθαρισμού, η οποία περιέχει απορροφητικά για την αφαίρεση H2O και O2.Υπό έλεγχο και παρακολούθηση από PLC, το αέριο εργασίας ρέει συνεχώς μέσω αγωγών και αναπνευστήρων κυκλοφορίας.και το καθαρισμένο αέριο επιστρέφει στον θάλαμοΚατά τη διάρκεια επαναλαμβανόμενων κύκλων, οι συγκεντρώσεις H2O και O2 στο θάλαμο μειώνονται σταδιακά, φθάνοντας τελικά σε επίπεδα κάτω από 1 ppm.Η στήλη καθαρισμού μπορεί να κορεσθεί μετά από παρατεταμένη χρήση, αλλά είναι ανακυκλώσιμη για επανειλημμένη λειτουργία.

Κύρια εφαρμογές

• Ερευνές φυσικής και χημικής

• Ανάπτυξη και παραγωγή ειδικού φωτισμού

• Έρευνα και ανάπτυξη και κατασκευή μπαταριών ιόντων λιθίου

• Μελέτες αλκαλικών μετάλλων

• Έρευνα καταλύτη

• Δέσμευση με λέιζερ και πλάσμα

• Εφαρμογές ιατρικής και βιομηχανικής

• Φαρμακευτική παραγωγή και συσκευασία

• Διαδικασίες της βιομηχανίας ημιαγωγών

• Μελέτες χημείας κελατικών

• Έρευνα σε κεραμική και μεταλλική σκόνη

• Βιομηχανική επεξεργασία υπό κενό σε υψηλές θερμοκρασίες

Τεχνικές προδιαγραφές και χαρακτηριστικά

Περιβαλλοντικός έλεγχος: Διατηρεί εξαιρετικά χαμηλά επίπεδα υγρασίας και οξυγόνου (<0,1 ppm)
Ακεραιότητα διαρροής: Μέγιστος ρυθμός διαρροής ≤ 0,001% όγκο/ώρα
Σύστημα βαλβίδων: Η διαμόρφωση βαλβίδων με ηλεκτροσόκ διασφαλίζει αξιόπιστες επιδόσεις σφράγισης και απλοποιημένη συντήρηση
Σχεδιασμός πρόσβασης: Ειδικά σχεδιασμένη πόρτα θαλάμου μεταφοράς προσφέρει ελαφριά λειτουργία και ομαλή πρόσβαση
Εισθητικές επιλογές: Πολλαπλά εξωτερικά σχέδια που διατίθενται για να ικανοποιήσουν τις διαφορετικές προτιμήσεις των χρηστών
Διασύνδεση ελέγχου: φιλική προς τον χρήστη οθόνη αφής για διαισθητική λειτουργία του συστήματος
Διαχείριση αερίου: Σύστημα κυκλοφορίας κλειστού κυκλώματος λειτουργεί χωρίς απαιτήσεις λάδι ή κενού
Σύστημα αναγέννησης: πλήρως αυτοματοποιημένο έλεγχο αναγέννησης
Ρυθμισμός πίεσης: Αυτοματοποιημένη διαχείριση πίεσης με ρυθμιζόμενο εύρος λειτουργίας ±15 mbar
Καθαρισμός θαλάμου: Η λειτουργία αυτοματοποιημένου καθαρισμού κουτιών επιτρέπει την ταχεία ξήρανση, την αποδοτική λειτουργία αερίου και τον ασφαλή χειρισμό διαλύτη
Έλεγχος ποδιών: Ενσωματωμένος διακόπτης ποδιών για βολική εσωτερική ρύθμιση πίεσης
Καταγραφή δεδομένων: Αυτοματοποιημένη καταγραφή και αποθήκευση δεδομένων συστήματος
Προειδοποιήσεις ασφάλειας: Συνολικό σύστημα συναγερμού για την κατάσταση αναγέννησης, την πίεση κυκλοφορίας και τα σφάλματα λειτουργίας
Τεχνολογία σφράγισης: Προστατεύεται από πολλαπλές πατέντες σφράγισης

Κύρια πλεονεκτήματα

• Προηγμένος περιβαλλοντικός έλεγχος για την επεξεργασία ευαίσθητων υλικών

• Σχεδιασμός αρθρωτών εξαρτημάτων για αυξημένη αξιοπιστία και λειτουργικότητα

• Τα έξυπνα συστήματα αυτοματισμού μειώνουν την λειτουργική πολυπλοκότητα

• Ευέλικτες επιλογές διαμόρφωσης που ανταποκρίνονται σε ειδικές απαιτήσεις εφαρμογής

• Οι πατενταρισμένες λύσεις σφράγισης εξασφαλίζουν μακροπρόθεσμη λειτουργική ακεραιότητα

Εργαστηριακό τυποποιημένο κουτί γάντι

1,Διαμόρφωση του εργαστηριακού τυποποιημένου φακέλου με τα γάντια

1.1 Κάμαρα του κιβωτίου των γάντιων

1.2 Κύρια Προθάλαμο

1.3 Σύστημα καθαρισμού αερίων GP20

1.4 Μίνι Προθάλαμο

2Κουτί

2.1 Μέγεθος χώρου κουτιού: 1 2 0 0 mm (μήκος) x 900 mm (ύψος) x 750 mm (λάθος κάτω).

2.2 Άνοιγμα γάντι: διάμετρος 220 mm, κατασκευασμένο από σκληρό υλικό κράματος αλουμινίου, ανθεκτικό στη διάβρωση από την οργανική ατμόσφαιρα.

2.3 Γάντια: Αμερικανική μάρκα, μοντέλο 8B1532, διάμετρος 8 ίντσες, πάχος 0,4 mm, υλικό βουτυλικού καουτσούκ, αντοχή στη διάβρωση, αντοχή στη γήρανση και ορισμένη αντοχή σε υψηλές θερμοκρασίες.

2.4 Προσωρινό ορατό παράθυρο: Με κεκλιμένη επιφάνεια λειτουργίας και αποσυναρμολογήσιμο γυαλί 8 mm, είναι ανθεκτικό στην φθορά και έχει καλή διαπερατότητα του φωτός.Το δαχτυλίδι σφράγισης υιοθετεί ένα 3/8 ίντσες παχύ OMEGA δαχτυλίδι σφράγισης.

2.5 Πεδίο πίεσης του κιβωτίου: μπορεί να διατηρήσει μια ορισμένη θετική και αρνητική πίεση (-12mbar -12mbar) κατά τη διάρκεια της χρήσης.

2.6 Φωτισμός: Εξοπλισμένος με αντανάκλαστο φωτισμό εξοικονόμησης ενέργειας, το φως είναι απαλό.

2.7 Εσωτερική τροφοδοσία στο κουτί: 1 σύνολο κολλητικών τροφοδοτικών πινάκων γεμάτων τροφοδοσία είναι προεγκατεστημένο στο κουτί (τροφοδοσία: τάση 220V-50Hz 1 φάση, τροφοδοσία10A).

2.8 Διασύνδεση ασφαλείας: Το κουτί είναι εξοπλισμένο με πολλαπλές τυποποιημένες διεπαφές KF-40 για εύκολη πρόσβαση σε υγρά, αέρια, σήματα κ.λπ.

2.9 Ραφιές: Υπάρχουν τρία στρώματα ράφων μέσα στο κουτί.

2.10 Κεφάλαιο: περιλαμβάνει τροχούς, ύψους 950 mm. Οι τροχούς έχουν λειτουργίες όπως ομοιόμορφη στάθμιση, μετακίνηση και στερέωση.

2.11 Χαμηλός ρυθμός διαρροής: Με την υιοθέτηση πατενταρισμένης τεχνολογίας σφράγισης, ο ρυθμός διαρροής του κουτιού είναι μικρότερος από 0,001 Vol%/h.

3"Καμπίνα μετάβασης"

3.1 Σχήμα: κυλινδρικό (304 ανοξείδωτου χάλυβα), με σύνδεση φλάντζας μεταξύ του μεγάλου διαμερίσματος και του κιβωτίου γάντι.

3.2 Μεγάλος θάλαμος μετάβασης: με διάμετρο 360 mm και μήκος 600 mm, υιοθετεί αυτόματο έλεγχο βαλβίδας για τη διαδικασία αναρρόφησης και συμπλήρωσης·Ο αριθμός των κύκλων αναρρόφησης και συμπλήρωσης μπορεί να ρυθμιστεί ώστε να εκτελούνται αυτόματα οι εργασίες αναρρόφησης και συμπλήρωσης, εξοικονομώντας χρόνο αναμονής λειτουργίας.

3.3 Μικρή καμπίνα μετάβασης: με διάμετρο 150 mm x 300 mm, η μικρή καμπίνα μετάβασης ελέγχεται από χειροκίνητη βαλβίδα για την εξαγωγή και την συμπλήρωση αέρα.

3.4 Δίσκος μεταβατικού διαμερίσματος: Ο μεγάλος χώρος μεταβατικού διαμερίσματος είναι εξοπλισμένος με ελεύθερα μετακινούμενο και εκτεταμένο δίσκο γυαλισμού.

3.5 βαθμός κενού: ≤ -0,1 MPa (όλα με οθόνη με λωρίδα κενού).

4Συστήματα ελέγχου κυκλοφορίας καθαρισμού

4.1 Σύστημα ελέγχου

4.1.1 Μέθοδος: συμπεριλαμβανομένων των χαρακτηριστικών αυτοδιάγνωσης, απενεργοποίησης και αυτοεκκίνησης, με έλεγχο πίεσης και προσαρμοστικές λειτουργίες.και έλεγχος του θαλάμου κενού εμφανίζονται στο LCDΗ μονάδα ελέγχου υιοθετεί οθόνη αφής PLC από τη Γερμανία και το μενού λειτουργίας μπορεί να επιλεγεί στα κινεζικά/αγγλικά.

4.1.2 Ελέγχος πίεσης του κιβωτίου: Η πίεση του κιβωτίου μπορεί να ελέγχεται εντός ορισμένου εύρους πίεσης μέσω της οθόνης αφής και το σύστημα ισορροπεί αυτόματα την πίεση του κιβωτίου εντός αυτού του εύρους.

4.1.3 Πέδαλο ποδιού: μπορεί να ελέγχει την πίεση του κιβωτίου του κιβωτίου γάντι με μεγαλύτερη ακρίβεια ανά πάσα στιγμή, να επιτυγχάνει τη λειτουργία άντλησης και συμπλήρωσης αέρα στην πίεση του κιβωτίου,και διευκολύνουν πιο άνετα πειράματα για τους χρήστες.

4.2 Σύστημα καθαρισμού κυκλοφορίας

4.2.1 Έλεγχος: Έλεγχος του νερού και του οξυγόνου εντός <1 ppm με ακρίβεια 0,01 ppm.

4.2.2 Συσκευή ρύθμισης: Όλη η διαδικασία ρύθμισης με άγγιγμα από PLC (εξάπλωση, καθαρισμός, αναγέννηση, θέρμανση) δεν απαιτεί χειροκίνητη παρακολούθηση.

4.2.3 Αέριο εργασίας: N2 ή Ar (κυκλοφορία αερίων), με απαίτηση καθαρότητας 99,999%.

4.2.4 Φανατικός ανεμιστήρας: ανεμιστήρας υψηλής ταχύτητας μεταβλητής συχνότητας, ρυθμιζόμενος ρυθμός ροής 0-100m3/h, ελεγχόμενος από μικροεπεξεργαστές από τη Γερμανία,εγκατεστημένη συσκευή από ανοξείδωτο χάλυβα με εσωτερικό που έχει υποβληθεί σε δοκιμή υψηλής πίεσης και δεν έχει διαρροή.

4.2.5 Διπλή στήλη καθαρισμού: Κάθε στήλη περιέχει 5 κιλά γερμανικού BASF υψηλής απόδοσης υλικού αφοξυγόνωσης για καταλύτες χαλκού, ικανό να αφαιρεί 65 λίτρα οξυγόνου,5 χιλιόγραμμα υλικού απομάκρυνσης νερού από υψηλής απόδοσης μοριακό φίλτρο από UOP στις Ηνωμένες Πολιτείες, ικανό να αφαιρέσει 2,2 κιλά νερού.

4.2.6 Κύβλος βαλβίδας καθαρισμού: Burkert, Γερμανία, πλήρως αυτόματη βαλβίδα ηλεκτρικής λειτουργίας, μεμονωμένη σχεδίαση, πιο συνοπτική και βολική συντήρηση.

4.2.7 Φίλτρο: Φίλτρο υψηλής απόδοσης με φίλτρο διαφάνειας 0,3 μm που συμμορφώνεται με τα πρότυπα HEPA.

4.3 Σύστημα αναγέννησης

4.3.1 Σύστημα αναγέννησης: χρησιμοποιείται για τον καθαρισμό του συστήματος με σκοπό την επαναχρησιμοποίηση, την ενεργοποίησή του και την αποκατάσταση της ικανότητας απορρόφησης. Για την αναγέννηση απαιτείται φιάλη μεικτού αερίου N2/H2 ή Ar/H2 2.όπου το H2 αντιπροσωπεύει το 5-10%.

4.4 Σύστημα οθόνης

4.4.1 Σύστημα οθόνης: Η μονάδα ελέγχου υιοθετεί οθόνη αφής PLC από τη Γερμανία και το μενού διεπαφής λειτουργίας μπορεί να εναλλάσσεται μεταξύ κινέζικου και αγγλικού.εύκολο στη λειτουργία, είναι εύκολο να κατανοηθεί και υποστηρίζει τη λειτουργία εξαγωγής δεδομένων.

5Βάτκα κενού.

5.1 Η αντλία κενού υιοθετεί την αντλία κενού Edwards RV12 από το Ηνωμένο Βασίλειο, με ρυθμό ροής 12m3/h. Και μπορεί να ελέγχεται ανεξάρτητα ανά πάσα στιγμή.Ο χρόνος αυτόματης διακοπής της αντλίας κενού μπορεί να ρυθμιστεί από την οθόνη αφής, η οποία είναι πιο λογική και μειώνει την περιττή κατανάλωση ενέργειας.

6Σύστημα διήθησης διαλύτη

Για να αποφευχθεί η επίδραση οργανικών διαλύσεων στην στήλη καθαρισμού ή η διασταυρούμενη μόλυνση του πειράματος,η στήλη προσρόφησης οργανικού διαλύτη ενσωματώνεται στο εξωτερικό του κιβωτίου γάντι με χρήση συστήματος σειράςΤο μέσο είναι κυρίως υψηλής ποιότητας και αποτελεσματικού ενεργού άνθρακα, με ποσότητα πλήρωσης 6 KG.

7Αναλυτής νερού

7.1 (1 μονάδα, Βρετανικό Μισέλ) Περιοχή: 0-1000ppm, χρησιμοποιώντας κεραμικά ευαίσθητα στοιχεία αλουμινίου.

8Αναλυτής οξυγόνου

8.1 (1 μονάδα, ηλεκτροχημικός αναλυτής AVCRAY από τις Ηνωμένες Πολιτείες) με εύρος από 0 έως 1000 ppm, απαιτεί τη χρήση ηλεκτροχημικών αισθητήρων κυψελών καυσίμου, ακριβή μηδενικά σημεία και δεν είναι επιρρεπής σε παρασυρόμενα στοιχεία·Αποφυγή καταστάσεων όπου οι αισθητήρες ζιρκονίου είναι επιρρεπείς σε βλάβες και ανακριβής ανίχνευση σε οργανικούς διαλύτες, ηλεκτρολύτες και άλλα περιβάλλοντα.

9Προδιαγραφέςτου τυποποιημένου υποδείγματος του κιβωτίου με τα γάντια καθαρισμού
