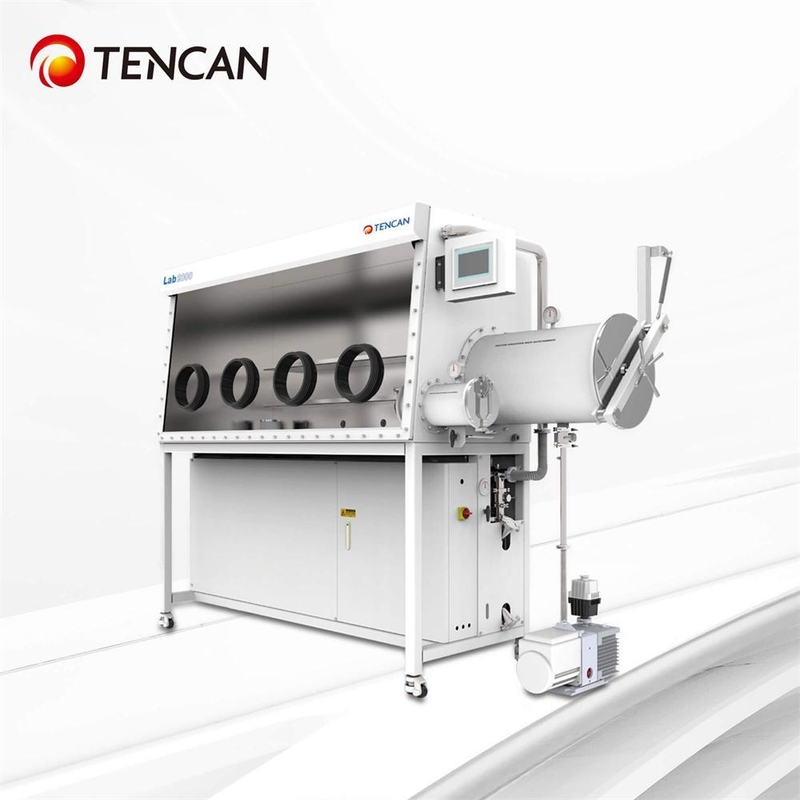

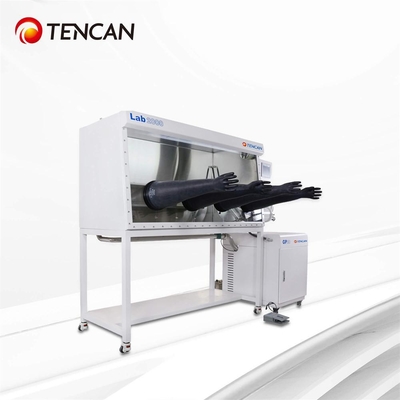

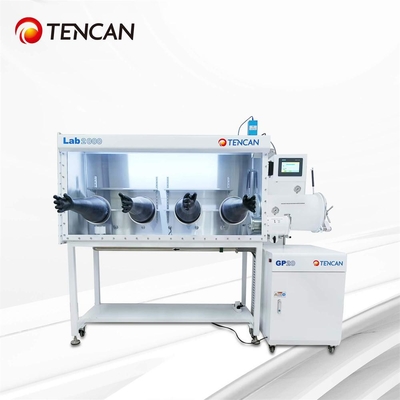

TENCAN GBP750S-4 Δανειστικό κουτί καθαρισμού αδρανών αερίων για εργαστήρια

Κίνα TENCAN GBP750S-4(2400) Ενσωματωμένο ντουλάπι γαντιών καθαρισμού αδρανούς αερίου για εργαστηριακή χρήση

Σύντομη Εισαγωγή

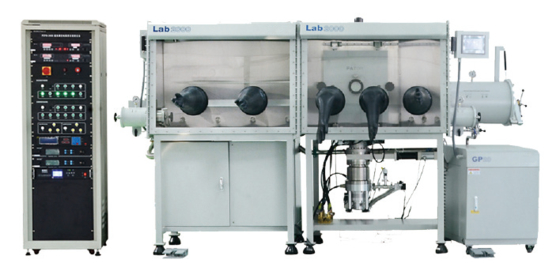

Το Changsha Tencan Glove Box είναι μια συσκευή που παρέχει ένα περιβάλλον χωρίς νερό και χωρίς οξυγόνο. Ο εξοπλισμός αποτελείται κυρίως από σώμα γαντιών, θάλαμο μετάβασης, σύστημα αναγέννησης καθαρισμού κυκλοφορίας, σύστημα ελέγχου, σύστημα κενού, σύστημα απεικόνισης κ.λπ. Μπορεί επίσης να ενσωματωθεί με ειδικό εξοπλισμό σχετικό με την παραγωγή λαμπτήρων, εξοπλισμό λέιζερ, εξοπλισμό επίστρωσης κενού, φούρνο κενού, σύστημα απεικόνισης οξυγόνου νερού, σύστημα φιλτραρίσματος καπνού και σκόνης, σύστημα διήθησης αερίων. σύστημα, ψυγείο χαμηλής θερμοκρασίας κ.λπ. Το ντουλαπάκι Tencan έχει όμορφη και κομψή εμφάνιση, ξεχωριστό στυλ, μεγάλο χρόνο συνεχούς λειτουργίας, σταθερό και αξιόπιστο, αυτοματοποιημένο έλεγχο, απλή λειτουργία και εύκολη συντήρηση, το οποίο εμπιστεύονται ιδιαίτερα οι χρήστες.

Μετά από χρόνια ανάπτυξης, η Changsha Tencan έχει επιτύχει καρποφόρα αποτελέσματα στην έρευνα και ανάπτυξη προϊόντων, στο σχεδιασμό και έχει συσσωρεύσει πλούτο γνώσεων. Κάθε βήμα έχει υποβληθεί σε αυστηρούς ποιοτικούς ελέγχους και δοκιμές, παρέχοντάς σας συνεχώς καινοτόμα προϊόντα υψηλής ποιότητας. Θα εστιάζουμε πάντα στην τυποποίηση, την ακεραιότητα, την εξυπηρέτηση, την καινοτομία και άλλες πτυχές, εστιάζοντας στις ανάγκες των πελατών, μετατρέποντας την εμπιστοσύνη που δίνουν οι πελάτες σε επιχειρηματικό κίνητρο και δημιουργώντας συνεχώς νέες καινοτόμες εμπειρίες για τους πελάτες.

Το Purification Glove Box είναι ένα είδος εργαστηριακού εξοπλισμού που γεμίζει τον θάλαμο με αδρανές αέριο υψηλής καθαρότητας, κυκλοφορεί

και φιλτράρει O2, H2O, οργανικά αέρια και άλλες ουσίες. Ονομάζεται επίσης κενό ντουλαπάκι, αδρανές αέριο

προστατευτικό κουτί κλπ. Η κύρια λειτουργία είναι η αφαίρεση O2, H2O και οργανικού αερίου. Χρησιμοποιείται ευρέως σε εξαιρετικά καθαρά περιβάλλοντα χωρίς O2, H2O και σκόνη, όπως μπαταρίες και υλικά ιόντων λιθίου, ημιαγωγούς, υπερπυκνωτές, ειδικούς λαμπτήρες, συγκόλληση με λέιζερ, συγκόλληση, σύνθεση υλικών, OLED, MOCVD κ.λπ., αλλά και βιολογικές εφαρμογές, όπως καλλιέργεια αναερόβιων βακτηρίων, κ.λπ.

Αρχή λειτουργίας

Το αέριο εργασίας στο ντουλαπάκι είναι μεταξύ του θαλάμου και της στήλης καθαρισμού (H2O και

Προσροφητής Ο2), και κλείνει και κυκλοφορεί μέσω σωλήνων, φυσητήρες κυκλοφορίας κ.λπ. υπό τον έλεγχο και την παρακολούθηση του PLC. Όταν το αέριο εργασίας κυκλοφορεί μέσω της στήλης καθαρισμού, η υγρασία και το οξυγόνο του απορροφώνται και στη συνέχεια επιστρέφουν στον θάλαμο. Καθώς περνά ο χρόνος του κύκλου, η περιεκτικότητα σε H2O και O2 του αερίου εργασίας στον θάλαμο θα μειωθεί σταδιακά και τελικά θα φτάσει στο δείκτη λιγότερο από 1 ppm. Η στήλη καθαρισμού θα κορεστεί μετά από μια ορισμένη περίοδο κύκλου και μπορεί να αναγεννηθεί και να επαναχρησιμοποιηθεί.

Κύριες Εφαρμογές

Έρευνα φυσικής χημείας, ανάπτυξη και παραγωγή φωτιστικών και ειδικών λαμπτήρων, έρευνα και παραγωγή μπαταριών ιόντων λιθίου, έρευνα αλκαλιμετάλλων, έρευνα καταλυτών, συγκόλληση με λέιζερ και πλάσμα, ιατρική και βιομηχανική, διεργασίες παραγωγής και συσκευασίας, βιομηχανία ημιαγωγών, έρευνα χημείας χηλικών, έρευνα βιομηχανικής σκόνης κεραμικών, βιομηχανική έρευνα σε σκόνη μετάλλων.

Κύρια Χαρακτηριστικά

Δείκτης:Νερό, Οξυγόνο < 0,1 PPM

Ποσοστό διαρροής:≤0,001vol % h

Η ηλεκτρομαγνητική βαλβίδα υιοθετεί σπονδυλωτή σχεδίαση, η οποία εξασφαλίζει αποτελεσματικά τη σφράγιση του ντουλαπιού και είναι εύκολο να αντικατασταθεί.

Μοναδικός σχεδιασμός της μεταβατικής πόρτας καμπίνας, ελαφριά, εύκολη στο άνοιγμα και απλή στη χρήση.

Η εμφάνιση του ντουλαπιού έχει πολλαπλά σχέδια που μπορούν να καλύψουν τις ανάγκες διαφορετικών χρηστών.

Οθόνη αφής:Εύκολη πρόσβαση σε διάφορες λειτουργίες.

Κυκλοφορία:Κυκλοφορία αερίου κλειστού βρόχου, χωρίς λάδι και χωρίς κενό.

Αναγέννηση:Αυτόματος έλεγχος.

Έλεγχος πίεσης αέρα:Αυτόματος έλεγχος, η πίεση του αέρα εργασίας μπορεί να ρυθμιστεί εντός εύρους +/-15mbar.

Καθαρισμός κουτιού:Αυτόματος έλεγχος, εύκολη στο στέγνωμα λειτουργία, εξοικονόμηση αερίου και σχετικά ασφαλής για τη λειτουργία των διαλυτών.

Ποδοδιακόπτης:Η πίεση του αέρα μέσα στο κουτί μπορεί να ρυθμιστεί μέσω του ποδοδιακόπτη.

Σημείωση δεδομένων: Αυτόματη εγγραφή δεδομένων συστήματος

Λειτουργία συναγερμού:Έχει τις λειτουργίες αναγέννησης, πίεσης κυκλοφορίας και συναγερμού μη έγκυρης λειτουργίας.

Διαθέτοντας πολλαπλές πατέντες σφράγισης.

Εργαστηριακό τυποποιημένο ντουλαπάκι

1,Διαμόρφωση τυποποιημένου εργαστηριακού κουτιού γαντιών

1.1 Θάλαμος γαντιών

1.2 Κύριος Προθάλαμος

1.3 Σύστημα καθαρισμού αερίου GP20

1.4 Μίνι Προθάλαμος

2, κουτί

2.1 Μέγεθος χώρου κουτιού: 240 0 0 mm (μήκος) x 900 mm (ύψος) x 750 mm (κάτω πλάτος).

2.2 Άνοιγμα γαντιών: διάμετρος 220mm, κατασκευασμένο από υλικό σκληρού κράματος αλουμινίου, ανθεκτικό στη διάβρωση της οργανικής ατμόσφαιρας.

2.3 Γάντια: Αμερικάνικη μάρκα, μοντέλο 8B1532, διάμετρος γαντιών 8 ίντσες, πάχος 0,4 mm, υλικό από καουτσούκ βουτυλίου, αντοχή στη διάβρωση, αντοχή στη γήρανση και ορισμένες υψηλές θερμοκρασίες.

2.4 Μπροστινό παράθυρο με δυνατότητα προβολής: Με μια κεκλιμένη επιφάνεια λειτουργίας και ένα αποσπώμενο μπροστινό παράθυρο από σκληρυμένο γυαλί ασφαλείας 8 mm, είναι ανθεκτικό στη φθορά, ανθεκτικό στη διάβρωση και έχει καλή μετάδοση φωτός. Ο στεγανοποιητικός δακτύλιος υιοθετεί δακτύλιο στεγανοποίησης OMEGA πάχους 3/8 ιντσών.

2.5 Εύρος πίεσης κουτιού: Μπορεί να διατηρήσει μια ορισμένη θετική και αρνητική πίεση (-12mbar -12mbar) κατά τη χρήση. Εάν υπερβεί μια ορισμένη πίεση, το σύστημα θα την προστατεύσει αυτόματα.

2.6 Φωτισμός: Εξοπλισμένο με αντιανακλαστικό φωτισμό εξοικονόμησης ενέργειας, το φως είναι απαλό.

2.7 Εσωτερική παροχή ρεύματος στο κουτί: 1 σετ πλακέτας καλωδίωσης τροφοδοτικού με αυτοκόλλητο είναι προεγκατεστημένη μέσα στο κουτί (τροφοδοσία: τάση 220V-50Hz 1 φάση, τροφοδοτικό 10Α).

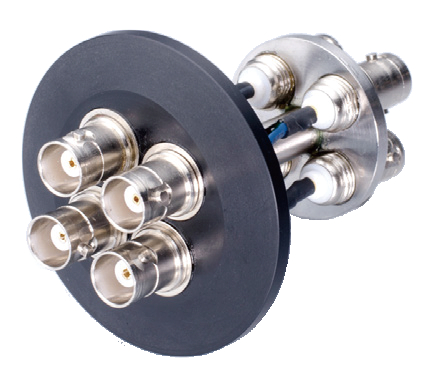

2.8 Εφεδρική διεπαφή: Το κουτί είναι εξοπλισμένο με πολλαπλές τυπικές διασυνδέσεις KF-40 για εύκολη πρόσβαση σε υγρά, αέρια, σήματα κ.λπ.

2.9 Ράφια: Υπάρχουν τρία στρώματα ραφιών μέσα στο κουτί.

2.10 Στήριγμα κουτιού: περιλαμβάνει τροχίσκους, με ύψος 950mm. Οι τροχοί έχουν λειτουργίες όπως ισοπέδωση, μετακίνηση και στερέωση.

2.11 Χαμηλός ρυθμός διαρροής: Υιοθετώντας πατενταρισμένη τεχνολογία σφράγισης, ο ρυθμός διαρροής του κουτιού είναι μικρότερος από 0,001 Vol%/h.

3, καμπίνα μετάβασης

3.1 Σχήμα: κυλινδρικό (ανοξείδωτο ατσάλι 304), με σύνδεση με φλάντζα μεταξύ του μεγάλου διαμερίσματος και του ντουλαπιού.

3.2 Μεγάλος θάλαμος μετάβασης: με διάμετρο 360 mm και μήκος 600 mm, υιοθετεί αυτόματο έλεγχο βαλβίδων για τη διαδικασία αναρρόφησης και αναπλήρωσης. Ο αριθμός των κύκλων αναρρόφησης και αναπλήρωσης μπορεί να ρυθμιστεί ώστε να εκτελεί αυτόματα λειτουργίες αναρρόφησης και αναπλήρωσης, εξοικονομώντας χρόνο αναμονής λειτουργίας.

3.3 Μικρή καμπίνα μετάβασης: με διάμετρο 150mm x 300mm, η μικρή καμπίνα μετάβασης ελέγχεται από μια χειροκίνητη βαλβίδα για εξαγωγή και αναπλήρωση αέρα.

3.4 Δίσκος μεταβατικού διαμερίσματος: Το μεγάλο διαμέρισμα μετάβασης είναι εξοπλισμένο με έναν ελεύθερα μετακινούμενο και εκτεταμένο δίσκο γυαλίσματος. Εξοπλισμένο με κινητούς συρόμενους δίσκους στη μικρή αποθήκη μετάβασης.

3,5 Βαθμός κενού: ≤ -0,1 MPa (όλα με οθόνη ταινίας κενού). Το μανόμετρο επιλέγεται από τη γερμανική Wika.

4, Κυκλοφοριακό σύστημα ελέγχου καθαρισμού

4.1 Σύστημα ελέγχου

4.1.1 Μέθοδος: περιλαμβάνει χαρακτηριστικά αυτοδιάγνωσης, απενεργοποίησης και αυτόματης εκκίνησης, με έλεγχο πίεσης και προσαρμοστικές λειτουργίες. Ο αυτόματος έλεγχος, ο έλεγχος κύκλου, η προστασία με κωδικό πρόσβασης και ο έλεγχος του θαλάμου κενού εμφανίζονται στην οθόνη LCD. Η μονάδα ελέγχου υιοθετεί οθόνη αφής PLC από τη Γερμανία και το μενού λειτουργίας μπορεί να επιλεγεί στα Κινέζικα/Αγγλικά.

4.1.2 Έλεγχος πίεσης κουτιού: Η πίεση του κιβωτίου μπορεί να ελεγχθεί μέσα σε ένα συγκεκριμένο εύρος πίεσης μέσω της οθόνης αφής και το σύστημα εξισορροπεί αυτόματα την πίεση του κιβωτίου εντός αυτού του εύρους.

4.1.3 Πεντάλ ποδιού: Μπορεί να ελέγξει την πίεση του κιβωτίου γαντιών με μεγαλύτερη ακρίβεια ανά πάσα στιγμή, να επιτύχει τη λειτουργία άντλησης και αναπλήρωσης αέρα στην πίεση του κουτιού και να διευκολύνει πιο άνετα πειράματα για τους χρήστες.

4.2 Κυκλοφοριακό σύστημα καθαρισμού

4.2.1 Έλεγχος: Έλεγχος νερού και οξυγόνου εντός <1 ppm με ακρίβεια 0,01 ppm.

4.2.2 Συσκευή ρύθμισης: Η όλη διαδικασία προσαρμογής αφής PLC (εκκένωση, καθαρισμός, αναγέννηση, θέρμανση) δεν απαιτεί χειροκίνητη παρακολούθηση.

4.2.3 Αέριο εργασίας: N2 ή Ar (κυκλοφορία αερίου), με απαίτηση καθαρότητας 99,999%.

4.2.4 Ανεμιστήρας κυκλοφορίας: Ανεμιστήρας υψηλής ταχύτητας μεταβλητής συχνότητας, ρυθμιζόμενος ρυθμός ροής 0-100 m3/h, ελεγχόμενος από μικροεπεξεργαστές από τη Γερμανία, τοποθετημένος μέσα σε συσκευή από ανοξείδωτο χάλυβα που έχει υποβληθεί σε δοκιμή υψηλής πίεσης και δεν έχει διαρροές.

4.2.5 Στήλη διπλού καθαρισμού: Κάθε στήλη περιέχει 5 κιλά γερμανικού υλικού αποοξυγόνωσης καταλύτη χαλκού υψηλής απόδοσης BASF, ικανό να αφαιρέσει 65 λίτρα οξυγόνου, 5 κιλά υλικού αφαίρεσης νερού από μοριακό κόσκινο υψηλής απόδοσης από το UOP στις Ηνωμένες Πολιτείες, ικανό να αφαιρέσει 2,2 κιλά νερού.

4.2.6 Μπλοκ βαλβίδας καθαρισμού: Burkert, Γερμανία, πλήρως αυτόματη ηλεκτρική βαλβίδα, αρθρωτός σχεδιασμός, πιο συνοπτική και βολική συντήρηση.

4.2.7 Φίλτρο: Φίλτρο υψηλής απόδοσης με φίλτρο διαφράγματος 0,3 micron που συμμορφώνεται με τα πρότυπα HEPA.

4.3 Σύστημα αναγέννησης

4.3.1 Σύστημα αναγέννησης: χρησιμοποιείται για τον καθαρισμό του συστήματος για επαναχρησιμοποίηση, την ενεργοποίησή του και την αποκατάσταση της ικανότητας προσρόφησης. Για την αναγέννηση απαιτείται ένα μπουκάλι μικτού αερίου N2/H2 ή Ar/H2 2, όπου το H2 αντιστοιχεί στο 5-10%.

4.4 Σύστημα εμφάνισης

4.4.1 Σύστημα οθόνης: Η μονάδα ελέγχου υιοθετεί οθόνη αφής PLC από τη Γερμανία και το μενού διεπαφής λειτουργίας μπορεί να εναλλάσσεται μεταξύ Κινεζικών και Αγγλικών. Η διεπαφή οθόνης είναι πλούσια σε λειτουργίες, εύκολη στη χρήση, κατανοητή και υποστηρίζει τη λειτουργία εξαγωγής δεδομένων.

5, Αντλία κενού

5.1 Η αντλία κενού υιοθετεί την αντλία κενού Edwards RV12 από το Ηνωμένο Βασίλειο, με ταχύτητα ροής 12 m ³/h. Και μπορεί να ελεγχθεί ανεξάρτητα ανά πάσα στιγμή. Ο χρόνος αυτόματης απενεργοποίησης της αντλίας κενού μπορεί να ρυθμιστεί από την οθόνη αφής, κάτι που είναι πιο λογικό και μειώνει την περιττή κατανάλωση ρεύματος.

6, Σύστημα φιλτραρίσματος διαλυτών

Για να αποφευχθεί η επίδραση των οργανικών διαλυτών στη στήλη καθαρισμού ή η διασταυρούμενη μόλυνση του πειράματος, η στήλη προσρόφησης οργανικού διαλύτη ενσωματώνεται στο εξωτερικό του ντουλαπιού με χρήση ενός συστήματος σειράς, το οποίο μπορεί να αφαιρέσει αποτελεσματικά τους πτητικούς διαλύτες. Το μέσο είναι κυρίως υψηλής ποιότητας και αποδοτικός ενεργός άνθρακας, με ποσότητα πλήρωσης 6 KG.

7, Αναλυτής νερού

7.1 (1 μονάδα, British Michel) Εύρος: 0-1000 ppm, χρησιμοποιώντας εξαρτήματα ευαίσθητα στην κεραμική αλουμίνα. Αυτός ο αναλυτής έχει καλή σταθερότητα, αντοχή στη διάβρωση, μεγάλο εύρος μέτρησης και γρήγορη ταχύτητα απόκρισης.

8, Αναλυτής οξυγόνου

8.1 (1 μονάδα, ηλεκτροχημικός αναλυτής AVCRAY από τις Ηνωμένες Πολιτείες) με εύρος 0-1000 ppm, απαιτεί τη χρήση ηλεκτροχημικών αισθητήρων κυψελών καυσίμου, ακριβείας μηδενικών σημείων και δεν είναι επιρρεπής σε μετατόπιση. Αποφυγή καταστάσεων όπου οι αισθητήρες ζιρκονίας είναι επιρρεπείς σε βλάβη και ανακριβή ανίχνευση σε οργανικούς διαλύτες, ηλεκτρολύτες και άλλα περιβάλλοντα.

9, Προδιαγραφέςτου Standard Model of Purification Glove Box
