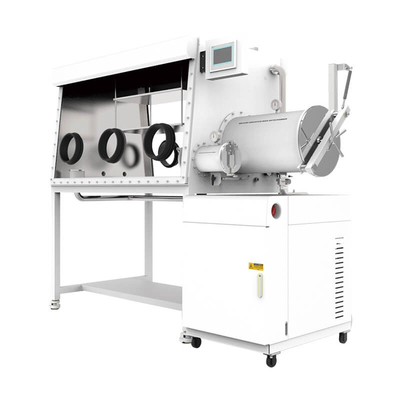

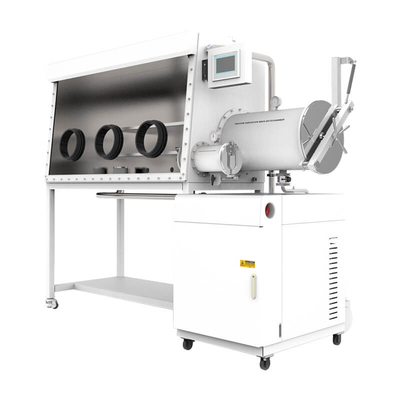

Κίνα Tencan Glove Box με σύστημα καθαρισμού GBP750S-3 για αφαίρεση νερού και οξυγόνου

Κιβώτιο γάντι της Κίνας με σύστημα καθαρισμού μονής πλευράς για την απομάκρυνση νερού και οξυγόνου

Σύντομη εισαγωγή

Το Changsha Tencan Glove Box είναι μια συσκευή που παρέχει περιβάλλον χωρίς νερό και χωρίς οξυγόνο. Ο εξοπλισμός αποτελείται κυρίως από ένα σώμα γάντι, ένα θάλαμο μετάβασης, ένα σύστημα αναγέννησης καθαρισμού κυκλοφορίας, ένα σύστημα ελέγχου, ένα σύστημα κενού, ένα σύστημα οθόνης κλπ. Μπορεί επίσης να ενσωματωθεί με ειδικό σύστημα παραγωγής λαμπτήρων, εξοπλισμό λέιζερ, εξοπλισμό επίστρωσης κενού, φούρνο κενού, σύστημα οθόνης νερού, καπνό και σύστημα διήθησης σκόνης, διάταγμα, κ.λπ. Το Tencan Glove Box έχει μια όμορφη και κομψή εμφάνιση, διακριτικό στυλ, μακρύ συνεχές χρόνο λειτουργίας, σταθερό και αξιόπιστο, αυτοματοποιημένο έλεγχο, απλή λειτουργία και εύκολη συντήρηση, η οποία είναι ιδιαίτερα αξιόπιστη από τους χρήστες.

Μετά από χρόνια ανάπτυξης, η Changsha Tencan έχει επιτύχει καρποφόρα αποτελέσματα στην έρευνα και την ανάπτυξη προϊόντων, το σχεδιασμό και τη συσσώρευση πληθώρας γνώσης. Κάθε βήμα έχει υποβληθεί σε αυστηρή επιθεώρηση και δοκιμές ποιότητας, παρέχοντας συνεχώς καινοτόμα προϊόντα υψηλής ποιότητας. Θα επικεντρωθούμε πάντοτε στην τυποποίηση, την ακεραιότητα, την εξυπηρέτηση, την καινοτομία και άλλες πτυχές, εστιάζοντας στις ανάγκες των πελατών, μετατρέποντας την εμπιστοσύνη των πελατών σε κίνητρα των επιχειρήσεων και δημιουργώντας συνεχώς νέες καινοτόμες εμπειρίες για τους πελάτες.

Το κιβώτιο καθαρισμού είναι ένα είδος εργαστηριακού εξοπλισμού που γεμίζει το θάλαμο με αέριο αδρανές υψηλής καθαρότητας, κυκλοφορεί

και φίλτρα O2, H2O, οργανικά αέρια και άλλες ουσίες. Ονομάζεται επίσης γάντι κενού, αδρανές αέριο

Πλαίσιο προστασίας, κλπ. Η κύρια λειτουργία είναι η κατάργηση του O2, του H2O και του οργανικού αερίου. Χρησιμοποιείται ευρέως σε εξαιρετικά έντονα περιβάλλοντα χωρίς O2, H2O και σκόνη, όπως μπαταρίες ιόντων λιθίου και υλικά, ημιαγωγούς, σούπερ πυκνωτές, ειδικές λαμπτήρες, συγκόλληση με λέιζερ, συγκόλληση, σύνθεση υλικών, OLED, MOCVD κ.λπ.

Αρχή εργασίας

Το αέριο εργασίας στο γάντι είναι μεταξύ του θαλάμου και της στήλης καθαρισμού (H2O και

O2 prosorber), και είναι κλειστό κυκλοφορεί μέσω σωλήνων, ανεμιστήρες κυκλοφορίας κλπ. Υπό τον έλεγχο και παρακολούθηση του PLC. Όταν το αέριο εργασίας κυκλοφορεί μέσω της στήλης καθαρισμού, η υγρασία και το οξυγόνο του προσροφάται και στη συνέχεια επιστρέφει στο θάλαμο. Καθώς περνά ο χρόνος κύκλου, το περιεχόμενο H2O και O2 του αερίου εργασίας στο θάλαμο θα μειωθεί σταδιακά και τελικά θα φτάσει στον δείκτη μικρότερο από 1 ppm. Η στήλη καθαρισμού θα κορεστεί μετά από μια συγκεκριμένη περίοδο κύκλου και μπορεί να αναγεννηθεί και να επαναχρησιμοποιηθεί.

Κύριες εφαρμογές

Έρευνα, ανάπτυξη και παραγωγή φωτισμού και ειδικών λαμπτήρων, έρευνα και παραγωγή μπαταριών ιόντων λιθίου, έρευνας αλκαλικών μετάλλων, έρευνας καταλύτη, τεχνολογία διεργασίας με κιβώτιο με λέιζερ και πλάσματος, ιατρική και βιοτεχνολογία, διαδικασίες παραγωγής φαρμάκων και συσκευασίας, βιομηχανία ημιαγωγών, έρευνα χημικής χηλικής, έρευνα κεραμικής σκόνης

Κύρια χαρακτηριστικά

Δείκτης:Νερό, οξυγόνο <0,1ppm

Ποσοστό διαρροής:≤0.001vol % h

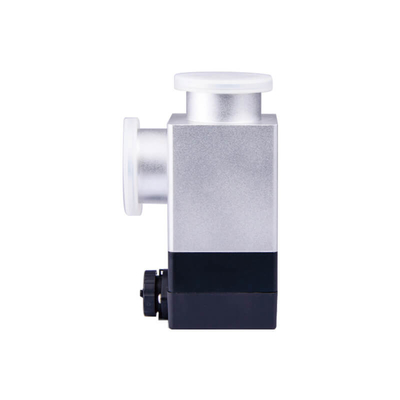

Η ηλεκτρομαγνητική βαλβίδα υιοθετεί τον αρθρωτό σχεδιασμό, ο οποίος εξασφαλίζει αποτελεσματικά τη σφράγιση του γάντι και είναι εύκολο να αντικατασταθεί.

Μοναδικός σχεδιασμός της πόρτας της καμπίνας μετάβασης, ελαφρύ, εύκολο να ανοίξει και απλό στη λειτουργία.

Η εμφάνιση του γάντι έχει πολλαπλά σχέδια που μπορούν να καλύψουν τις ανάγκες των διαφόρων χρηστών.

Οθόνη αφής:Εύκολη πρόσβαση σε διάφορες λειτουργίες.

Κυκλοφορία:Κλείστε την κυκλοφορία αερίου κλειστού βρόχου, χωρίς λάδι και χωρίς κενό.

Αναγέννηση:Αυτόματος έλεγχος.

Έλεγχος πίεσης αέρα:Αυτόματο έλεγχο, η πίεση του αέρα εργασίας μπορεί να ρυθμιστεί σε μια σειρά +/- 15Mbar.

Καθαρισμός κουτιού:Αυτόματο έλεγχο, εύχρηστη ξηρή λειτουργία, εξοικονόμηση αερίου και σχετικά ασφαλές για λειτουργικούς διαλύτες.

Διακόπτης ποδιών:Η πίεση αέρα μέσα στο κουτί μπορεί να ρυθμιστεί μέσω του διακόπτη ποδιών.

Σημείωμα δεδομένων: Δεδομένα αυτόματου συστήματος εγγραφής

Λειτουργία συναγερμού:Έχει τις λειτουργίες της αναγέννησης, της πίεσης κυκλοφορίας και της μη έγκυρης συναγερμού.

Έχοντας πολλαπλά διπλώματα ευρεσιτεχνίας σφράγισης.

Εργαστηριακό πρότυπο γάντι

1,Διαμόρφωση εργαστηριακού προτύπου γάντι

1.1 θάλαμος γάντι

1.2 Κύριος προθάλαμος

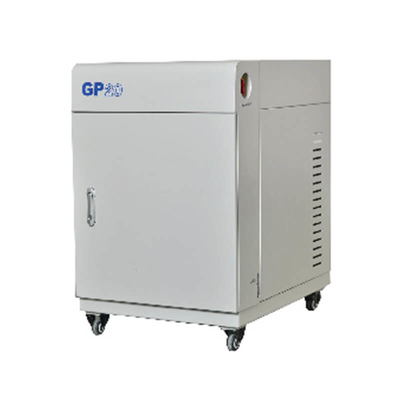

1,3 σύστημα καθαρισμού αερίου GP20

1.4 μίνι προθάλαμος

2, κουτί

2.1 Μέγεθος χώρου πλαισίου: 1 8 0 0mm (μήκος) x 900mm (ύψος) x 750mm (πλάτος κάτω).

2.2 Άνοιγμα γάντι: Διάμετρος 220mm, κατασκευασμένο από σκληρό υλικό κράματος αλουμινίου, ανθεκτικό στη διάβρωση της οργανικής ατμόσφαιρας.

2.3 Γάντια: Αμερικανική μάρκα, μοντέλο 8B1532, διάμετρος γάντι 8 ίντσες, πάχος 0.4mm, υλικό από καουτσούκ, αντοχή στη διάβρωση, αντίσταση γήρανσης και ορισμένη αντοχή στην ανίχνευση.

2.4 Μπροστινό παράθυρο προβολής: Με μια κλίση επιφάνεια λειτουργίας και ένα αποσπώμενο μπροστινό παράθυρο γυαλιού 8mmmsafety, είναι ανθεκτικό στη φθορά, ανθεκτική στη διάβρωση, και καλή μεταφορά φωτός. Ο δακτύλιος σφράγισης υιοθετεί ένα δακτύλιο στεγανοποίησης πάχους 3/8 ιντσών.

2.5 Εύρος πίεσης κουτιού: Μπορεί να διατηρήσει μια ορισμένη θετική και αρνητική πίεση (-12Mbar -12Mbar) κατά τη χρήση. Εάν υπερβαίνει μια συγκεκριμένη πίεση, το σύστημα θα το προστατεύσει αυτόματα.

2.6 Φωτισμός: Εξοπλισμένο με αντανακλαστικό φωτισμό εξοικονόμησης ενέργειας, το φως είναι μαλακό.

2.7 Εσωτερική τροφοδοσία ρεύματος στο πλαίσιο: 1 σετ καλωδίωσης καλωδίωσης καλωδίωσης συμπληρώματος συγκολλητικής ρύθμισης μέσα στο πλαίσιο (τροφοδοσία: Τάση 220V-50Hz 1 φάση, τροφοδοσία ρεύματος10α).

2.8 Διεπαφή αντιγράφων ασφαλείας: Το πλαίσιο είναι εξοπλισμένο με πολλαπλές πρότυπες διεπαφές KF-40 για εύκολη πρόσβαση σε υγρά, αέρια, σήματα κ.λπ.

2.9 Ράφια: Υπάρχουν τρία στρώματα ράφια μέσα στο κουτί.

2.10 Box Bracket: Περιλαμβάνει τροχούς, με ύψος 950mm. Οι τροχοί έχουν λειτουργίες όπως η ισοπέδωση, η μετακίνηση και ο καθορισμός.

2.11 Χαμηλός ρυθμός διαρροής: υιοθετώντας την πατενταρισμένη τεχνολογία σφράγισης, ο ρυθμός διαρροής του κιβωτίου είναι μικρότερος από 0,001 vol%/h.

3, καμπίνα μετάβασης

3.1 Σχήμα: Κύλινδρος (304 ανοξείδωτος χάλυβας), με σύνδεση φλάντζας μεταξύ του μεγάλου διαμερίσματος και του γάντι.

3.2 Μεγάλο θάλαμο μετάβασης: Με διάμετρο 360mm και μήκος 600mm, υιοθετεί αυτόματο έλεγχο βαλβίδων για τη διαδικασία αναρρόφησης και αναπλήρωσης. Ο αριθμός των κύκλων αναρρόφησης και αναπλήρωσης μπορεί να ρυθμιστεί σε αυτόματα εκτέλεση λειτουργιών και αναπλήρωσης, εξοικονόμηση του χρόνου αναμονής.

3.3 Μικρή καμπίνα μετάβασης: Με διάμετρο 150mm x 300mm, η μικρή καμπίνα μετάβασης ελέγχεται από χειροκίνητη βαλβίδα για εκχύλιση αέρα και αναπλήρωση.

3.4 Δίσκος διαμερίσματος μετάβασης: Το μεγάλο διαμέρισμα μετάβασης είναι εξοπλισμένο με ένα ελεύθερα κινητό και εκτεταμένο δίσκο στίλβωσης. Εξοπλισμένοι με κινητούς συρόμενους δίσκους στη μικρή αποθήκη μετάβασης.

3.5 Βαθμός κενού: ≤ -0.1MPa (όλα με οθόνη λωρίδας κενού). Ο μετρητής πίεσης επιλέγεται από το Wika της Γερμανίας.

4, Σύστημα ελέγχου καθαρισμού κυκλοφορίας

4.1 Σύστημα ελέγχου

4.1.1 Μέθοδος: Συμπεριλαμβανομένης των χαρακτηριστικών αυτο-διάγνωσης, εξουσίας και αυτο-εκκίνησης, με έλεγχο πίεσης και προσαρμοστικές λειτουργίες. Ο αυτόματος έλεγχος, ο έλεγχος του κύκλου, η προστασία του κωδικού πρόσβασης και ο έλεγχος του θαλάμου κενού εμφανίζονται στην οθόνη LCD. Η μονάδα ελέγχου υιοθετεί την οθόνη αφής Siemens PLC από τη Γερμανία και το μενού λειτουργίας μπορεί να επιλεγεί στα Κινέζικα/Αγγλικά.

4.1.2 Έλεγχος πίεσης πλαισίου: Η πίεση του πλαισίου μπορεί να ελεγχθεί μέσα σε ένα συγκεκριμένο εύρος πίεσης μέσω της οθόνης αφής και το σύστημα εξισορροπεί αυτόματα την πίεση του κουτιού μέσα σε αυτό το εύρος.

4.1.3 Πεδίο ποδιών: Μπορεί να ελέγχει με μεγαλύτερη ακρίβεια την πίεση του κιβωτίου γάντι ανά πάσα στιγμή, να επιτύχει τη λειτουργία της άντλησης και στην αναπλήρωση αέρα στην πίεση του κουτιού και να διευκολύνει πιο άνετα πειράματα για τους χρήστες.

4.2 Σύστημα καθαρισμού κυκλοφορίας

4.2.1 Έλεγχος: Ελέγχου νερού και οξυγόνου εντός <1ppm με ακρίβεια 0,01ppm.

4.2.2 Συσκευή ρύθμισης: Ολόκληρη η διαδικασία ρύθμισης αφής PLC (εκκένωση, καθαρισμός, αναγέννηση, θέρμανση) δεν απαιτεί χειροκίνητη παρακολούθηση.

4.2.3 Αέριο εργασίας: N2 ή AR (κυκλοφορία αερίου), με απαίτηση καθαρότητας 99,999%.

4.2.4 Ανεμιστήρας κυκλοφορίας: ανεμιστήρας μεταβλητής συχνότητας υψηλής ταχύτητας, ρυθμιζόμενος ρυθμός ροής 0-100m3/h, που ελέγχεται από μικροεπεξεργαστές Siemens από τη Γερμανία, εγκατέστησε συσκευή ανοξείδωτου χάλυβα Insidea που έχει υποβληθεί σε δοκιμές υψηλής πίεσης και είναι απαλλαγμένη από διαρροή.

4.2.5 Στήλη διπλού καθαρισμού: Κάθε στήλη περιέχει 5 κιλά γερμανικού υλικού αποξυγόνου χαλκού BASF, ικανό να απομακρύνει 65 λίτρα οξυγόνου, 5 κιλά υψηλής απόδοσης υλικό μοριακού κόσκινα από UOP στις Ηνωμένες Πολιτείες, ικανό να απομακρύνει 2,2 κιλά νερού.

4.2.6 Βαλβίδα καθαρισμού: Burkert, Γερμανία, πλήρως αυτόματη ηλεκτρική βαλβίδα, αρθρωτός σχεδιασμός, πιο συνοπτική και βολική συντήρηση.

4.2.7 Φίλτρο: Φίλτρο υψηλής απόδοσης με φίλτρο διαφράγματος 0,3 μικρών που συμμορφώνεται με πρότυπα HEPA.

4.3 Σύστημα αναγέννησης

4.3.1 Σύστημα αναγέννησης: Χρησιμοποιείται για τον καθαρισμό του συστήματος επαναχρησιμοποίησης, ενεργοποίησης και αποκατάστασης της ικανότητας προσρόφησης. Ένα μπουκάλι μικτού αερίου N2/H2 ή AR/H2 2 απαιτείται για την αναγέννηση, όπου το H2 αντιπροσωπεύει το 5-10%.

4.4 Σύστημα εμφάνισης

4.4.1 Σύστημα εμφάνισης: Η μονάδα ελέγχου υιοθετεί την οθόνη αφής Siemens PLC από τη Γερμανία και το μενού διεπαφής λειτουργίας μπορεί να μετατραπεί μεταξύ κινεζικών και αγγλικών. Η διασύνδεση οθόνης είναι πλούσια σε λειτουργίες, εύκολη στη λειτουργία, εύκολη στην κατανόηση και υποστηρίζει τη λειτουργία εξαγωγής δεδομένων.

5, αντλία κενού

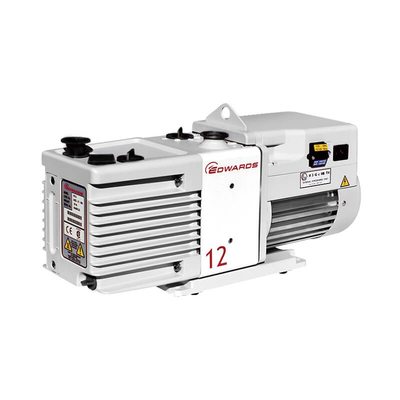

5.1 Η αντλία κενού υιοθετεί την αντλία κενού Edwards RV12 από το Ηνωμένο Βασίλειο, με ρυθμό ροής 12m ³/ h. Και μπορεί να ελέγχεται ανεξάρτητα ανά πάσα στιγμή. Ο αυτόματος χρόνος τερματισμού λειτουργίας της αντλίας κενού μπορεί να ρυθμιστεί από την οθόνη αφής, η οποία είναι πιο λογική και μειώνει την περιττή κατανάλωση ενέργειας.

6, σύστημα διήθησης διαλύτη

Για να αποφευχθεί η επίδραση των οργανικών διαλυτών στη στήλη καθαρισμού ή στη διασταυρούμενη μόλυνση του πειράματος, η στήλη απορρόφησης οργανικού διαλύτη ενσωματώνεται στο εξωτερικό του γαντιού χρησιμοποιώντας ένα σύστημα σειράς, το οποίο μπορεί να απομακρύνει αποτελεσματικά τους πτητικούς διαλύτες. Το μέσο είναι κυρίως υψηλής ποιότητας και αποτελεσματικός ενεργός άνθρακας, με ποσότητα πλήρωσης 6 kg.

7, αναλυτής νερού

7.1 (1 Μονάδα, Βρετανική Μισέλ) Εύρος: 0-1000ppm, χρησιμοποιώντας ευαίσθητα σε κεραμικά συστατικά ευαίσθητα στην αλουμίνα. Αυτός ο αναλυτής έχει καλή σταθερότητα, αντοχή στη διάβρωση, ευρεία περιοχή μέτρησης και ταχύτητα γρήγορης απόκρισης.

8, αναλυτής οξυγόνου

8.1 (1 μονάδα, ηλεκτροχημικός αναλυτής Avcray από τις Ηνωμένες Πολιτείες) με εύρος 0-1000ppm, απαιτεί τη χρήση ηλεκτροχημικών αισθητήρων κυττάρων καυσίμου, ακριβών μηδενικών σημείων και δεν είναι επιρρεπής σε μετατόπιση. Αποφεύγοντας καταστάσεις όπου οι αισθητήρες ζιρκονίας είναι επιρρεπείς σε βλάβη και ανακριβή ανίχνευση σε οργανικούς διαλύτες, ηλεκτρολύτες και άλλα περιβάλλοντα.

9, προδιαγραφέςτου τυπικού μοντέλου γάντι καθαρισμού
